AgeVolt SmartBase

Updated on Jul 29, 2025

Revolučné riešenie pre inštaláciu nabíjacích staníc, ktoré nevyžaduje betónovanie a poskytuje flexibilitu pri plánovaní a rozširovaní infraštruktúry nabíjania elektromobilov.

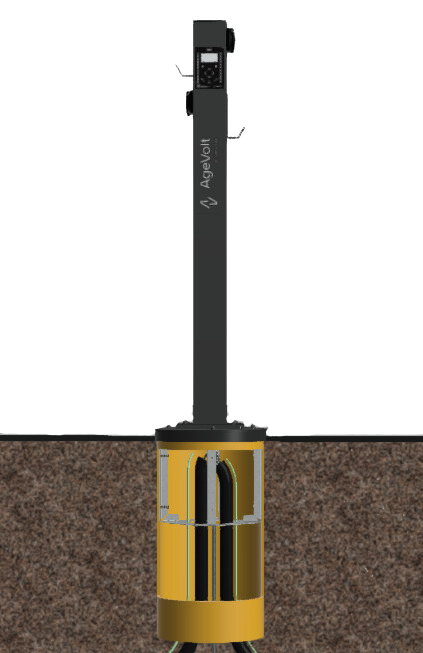

SmartBase je podzemná šachta do ktorej sa ukryje celá kabeláž bez potreby betónovania, čo šetrí čas, náklady a minimalizuje potrebu stavebných prác. SmartBase umožňuje flexibilnú expanziu, čo znamená, že nemusíte kupovať viacero staníc naraz a môžete ich dokupovať postupne podľa aktuálnych potrieb. Je to elegantné a moderné riešenie, ktoré zároveň spĺňa všetky funkčné požiadavky.

Technologický opis:

Naše technologické riešenie predprípravy kabeláže zahŕňa niekoľko kľúčových komponentov, ktoré umožňujú jednoduchú a rýchlu inštaláciu nabíjacích staníc:

Kabeláž - vytvárame slučky ktoré začínajú v rozvádzači pre NS, sú istené klasickým 100A ističom a jednou slučkou je možné obslúžiť viacero parkovacích miest/NS. Presné typy káblov, istenia a trasovania je potrebné konzultovať s projektantom, tu popíšeme bežný príklad väčšieho parkoviska, ktorý ale nemusí byť použiteľný v každej situácií.

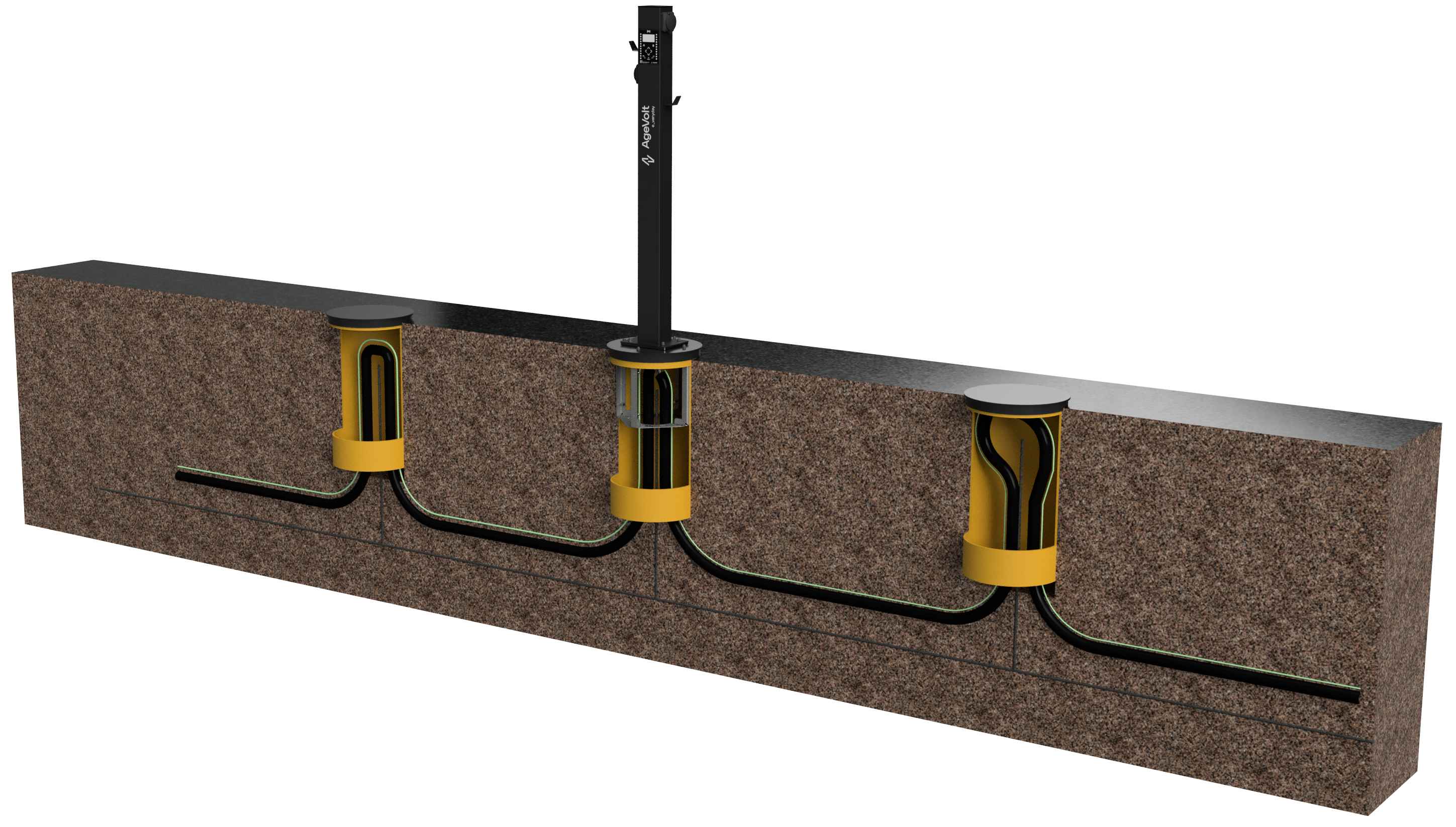

V rámci jednej slučky ťaháme v zemi tri káble - silnoprúdový, slaboprúdový a hromozvodový. Všetky tri káble pokrývajú potreby celej slučky NS. Pri slučkách s väčším počtom parkovacích miest je ideálny celkový počet miest deliteľný číslom 3 a aj číslom 2 bez zvyšku a to z dôvodu, že veľa elektromobilov je jednofázových a tak sa rozložia rovnomerne v trojfázovom rozvode a ideálne je vytvárať podzemnú šachtu spoločnú pre dve parkovacie miesta.

Silnoprúd - na predprípravu pre nabíjacie stanice AC, alebo DC do výkonu 60kW používame káble typu AYKY, alebo NAYY (hliníkové káble) do prierezu 50mm².
Slaboprúd - spolu so silnoprúdovým napájacím káblom inštalujeme jeden dátový kábel v slučke ideálne cat5e exteriérový.
Uzemnenie - inštalácia hromozvodovej pásoviny 30X3.5 FeZn

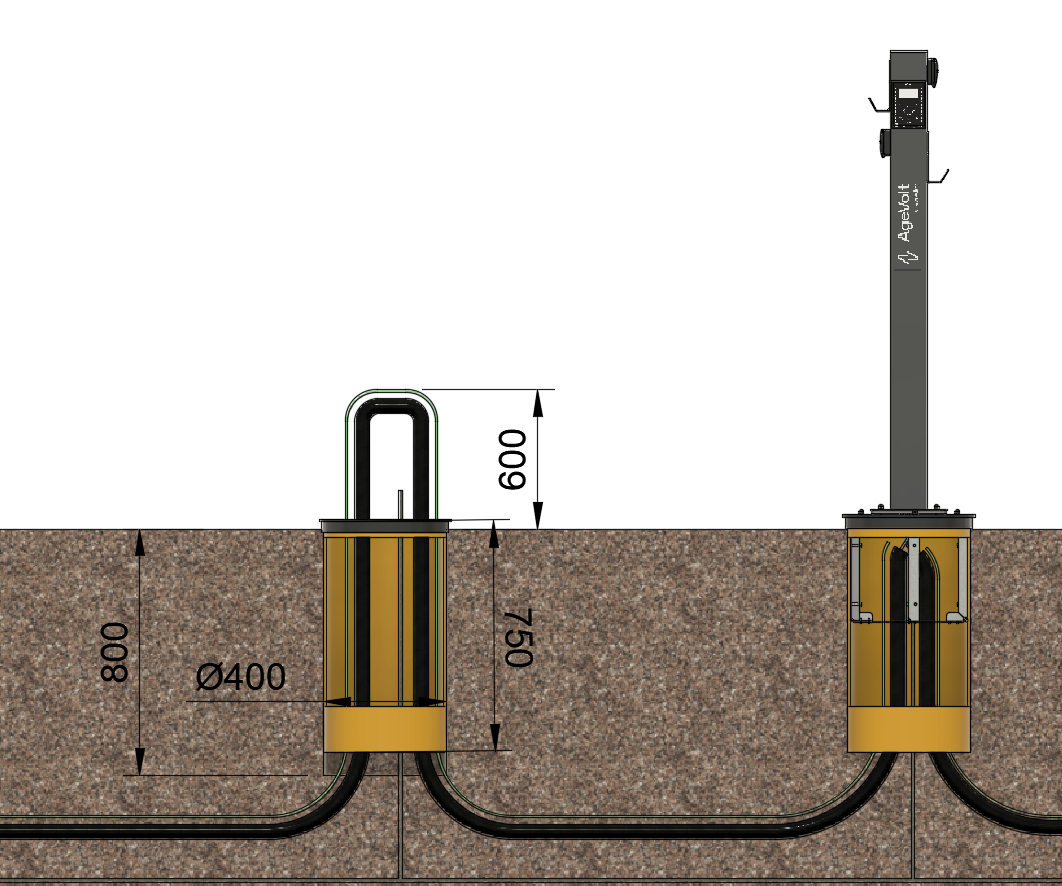

Podzemná šachta - používa sa klasická PVC oranžová kanalizačná rúra s vonkajším priemerom 400mm a vnútorným priemerom 380mm, bez hrdla, hladká, minimálne 50cm vysoká, možné zrezať z dlhšej, prípadne urobiť otvor na vstup a výstup káblov položených v zemi

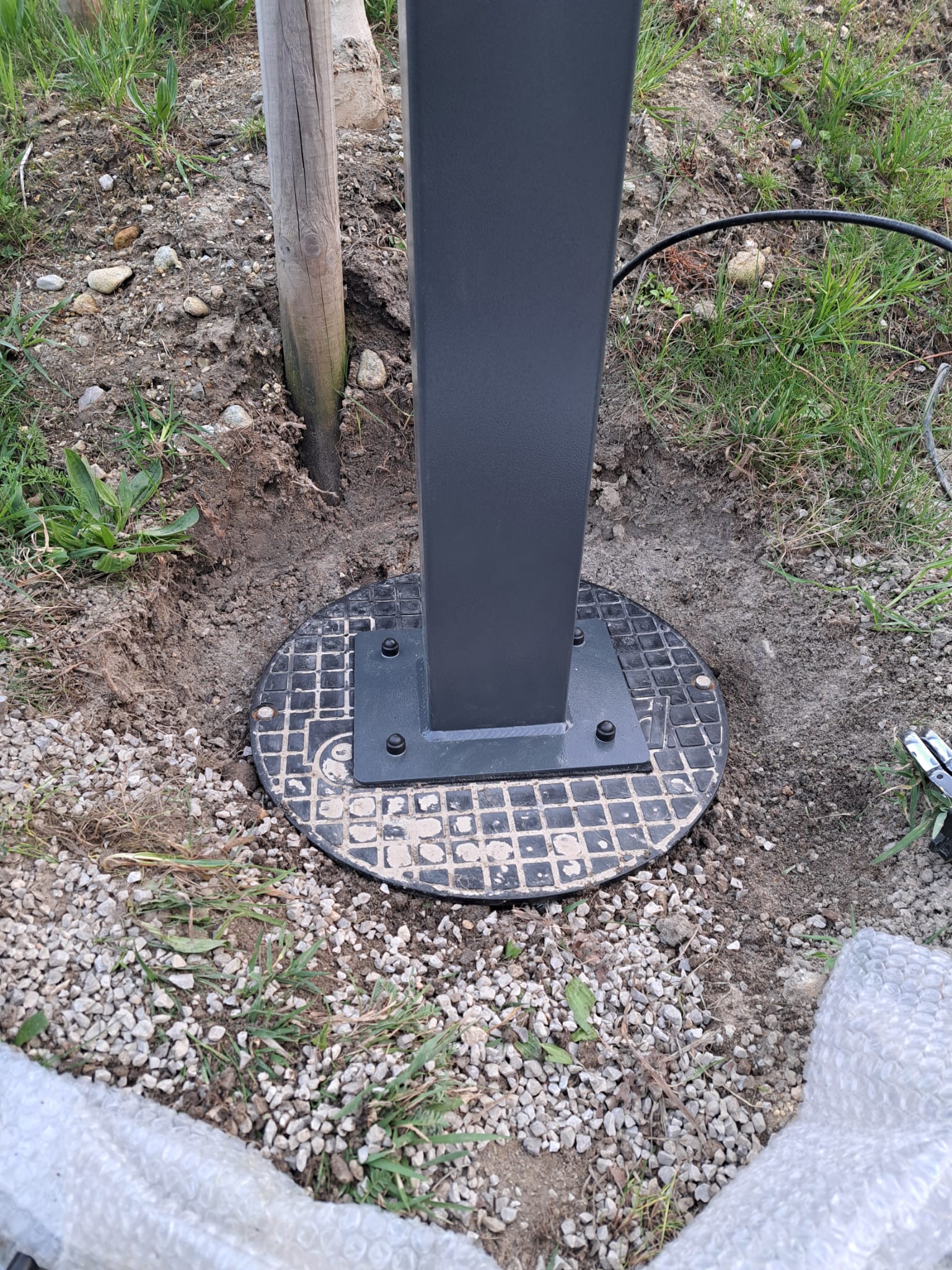

Poklop - plastový alebo liatinový - podľa potreby zaťažiteľnosti. Môže byť súčasť zámkovej dlažby, plne zaťažiteľný na prechod automobilov.

Oceľová konštrukcia - konštrukcia ktorá sa montuje do rúry a uchytáva sa o ňu NS.

Nie je teda potrebný betónový základ ani iné komplikované montáže. Oceľová konštrukcia sa v rúre uchytí do vodorovnej polohy aj keď rúra sama o seba vodorovne osadená nie je. Poklop sa prevŕta na prestup káblov a skrutiek, ktorými sa NS uchytáva priamo ku konštrukcii uchytenej v rúre.

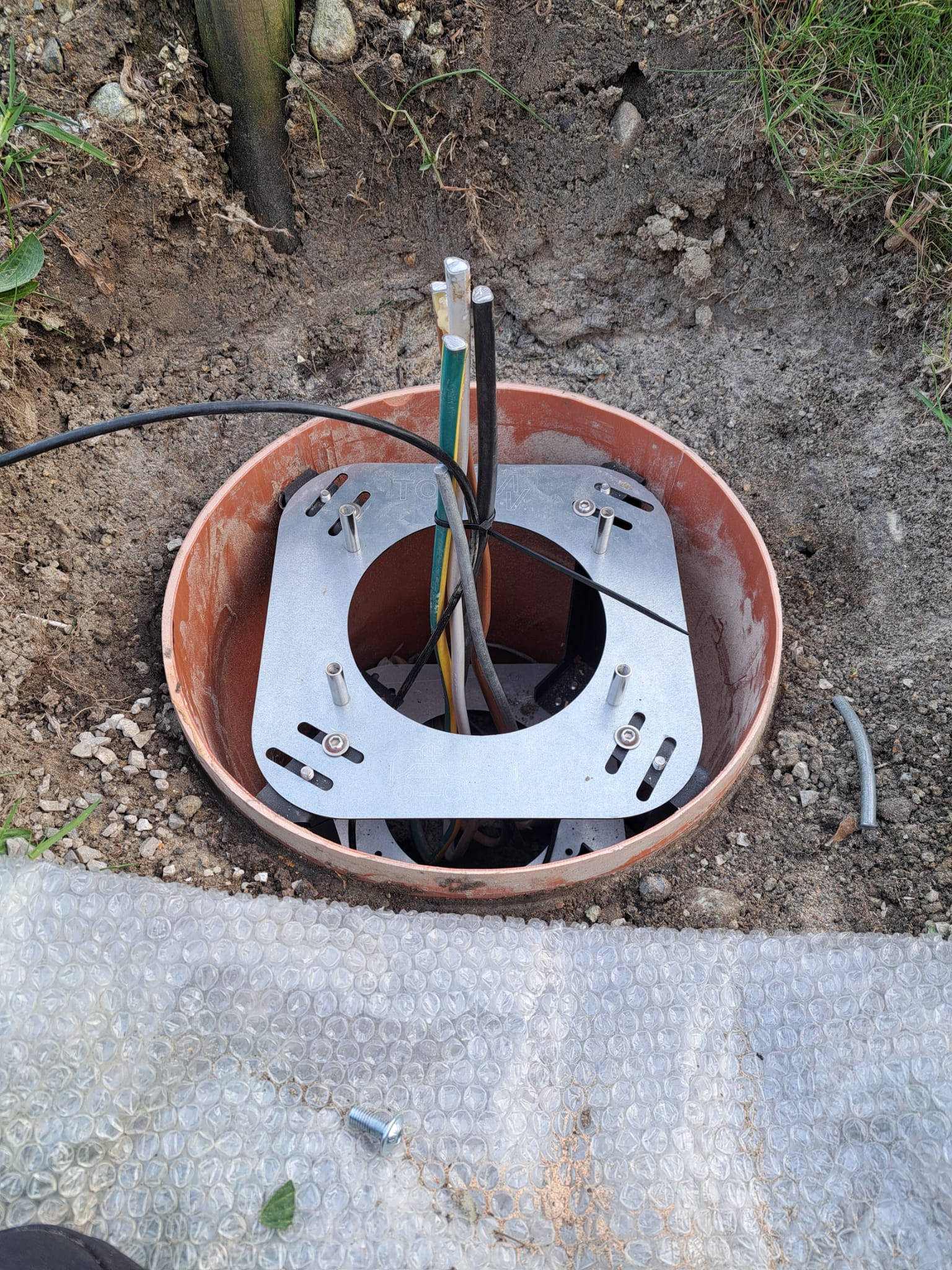

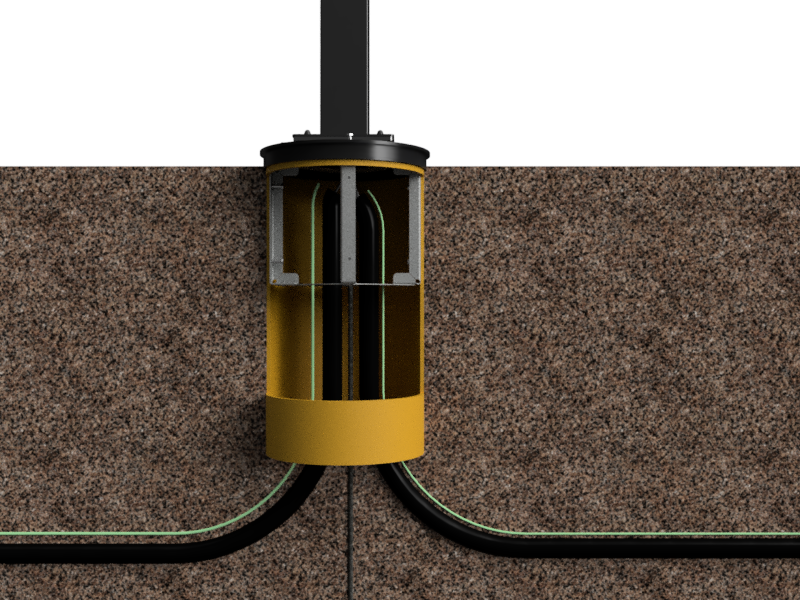

Podzemná šachta SmartBase

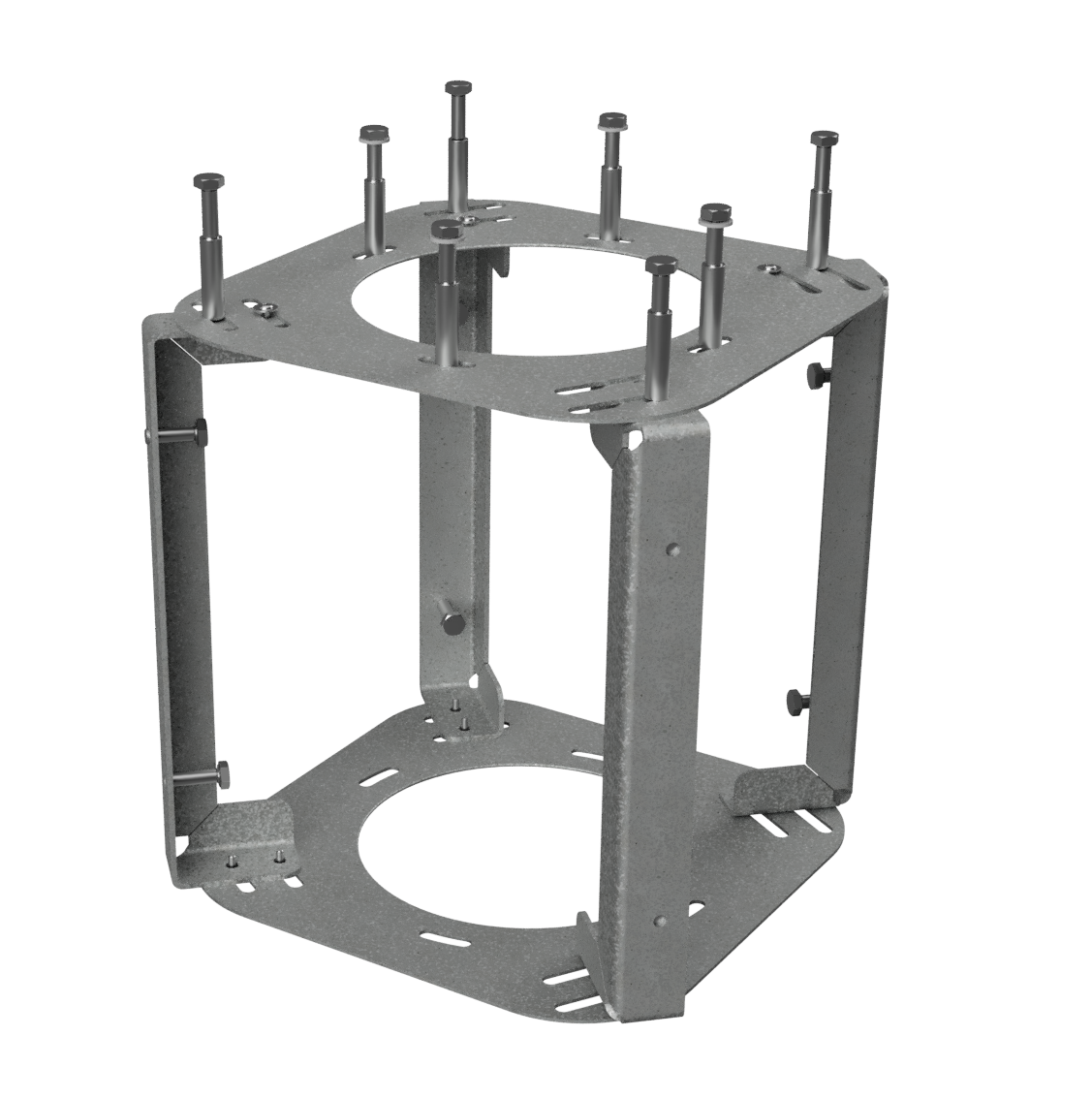

Oceľová konštrukcia

Postup predprípravy:

vytvorí sa výkop od rozvádzača ku všetkým parkovacím miestam kde sa plánuje osadiť NS
kabeláž sa do výkopu ukladá na pieskové lôžko alebo do rúrky so zachovaním rezervy pre pripojenie NS
osadia sa podzemné šachty (rúry DN400) do vertikálnej polohy
zasypáva sa výkop a zhutňuje sa žabovaním
vrchná časť rúry sa zarovná do výšky terénu a nasadí sa poklopIlustrácia
