AgeVolt SmartBase

SmartBase je podzemná šachta na predprípravu nabíjacieho miesta. Kabeláž sa pripraví vopred a stanica sa môže osadiť neskôr podľa potreby. Vhodný spôsob osadenia vyberieme podľa povrchu, stanice a projektu.

SmartBase vytvára priestor pre prívod a slučkovanie kabeláže. Predpríprava umožní dopĺňať stanice postupne bez opakovania celej káblovej trasy.

Technologický opis:

Naše technologické riešenie predprípravy kabeláže zahŕňa niekoľko kľúčových komponentov, ktoré umožňujú jednoduchú a rýchlu inštaláciu nabíjacích staníc:

Kabeláž - vytvárame slučky ktoré začínajú v rozvádzači pre nabíjacie stanice (NS), sú istené klasickým 100A ističom a jednou slučkou je možné obslúžiť viacero parkovacích miest/NS. Presné typy káblov, istenia a trasovania je potrebné konzultovať s projektantom, tu popíšeme bežný príklad väčšieho parkoviska, ktorý ale nemusí byť použiteľný v každej situácii.

V rámci jednej slučky ťaháme v zemi tri káble - silnoprúdový, slaboprúdový a hromozvodový. Všetky tri káble pokrývajú potreby celej slučky NS. Pri slučkách s väčším počtom parkovacích miest je ideálny   celkový počet miest deliteľný číslom 3 a aj číslom 2 bez zvyšku a to z dôvodu, že veľa elektromobilov je jednofázových a tak sa rozložia rovnomerne v trojfázovom rozvode a ideálne je vytvárať podzemnú šachtu spoločnú pre dve parkovacie miesta.

• Silnoprúd - na predprípravu pre nabíjacie stanice AC, alebo DC do výkonu 60kW používame káble typu AYKY, alebo NAYY (hliníkové káble) do prierezu 50mm².
• Slaboprúd - spolu so silnoprúdovým napájacím káblom inštalujeme jeden dátový kábel v slučke ideálne cat5e exteriérový.
• Uzemnenie - inštalácia hromozvodovej pásoviny 30X3.5 FeZn

Podzemná šachta v zobrazenom príklade: PVC rúra s vonkajším priemerom 400 mm a vnútorným priemerom 380 mm. Výška a otvory pre káble sa určujú podľa montážneho výkresu a pripraveného osadenia.

Poklop - plastový alebo liatinový - podľa potreby zaťažiteľnosti. Môže byť súčasť zámkovej dlažby, plne zaťažiteľný na prechod automobilov.

Oceľová konštrukcia - konštrukcia ktorá sa montuje do rúry a uchytáva sa o ňu NS.

Nie je teda potrebný betónový základ ani iné komplikované montáže. Oceľová konštrukcia sa v rúre uchytí do vodorovnej polohy aj keď rúra sama osebe vodorovne osadená nie je. Poklop sa prevŕta na prestup káblov a skrutiek, ktorými sa NS uchytáva priamo ku konštrukcii uchytenej v rúre.



Podzemná šachta SmartBase

Oceľová konštrukcia

Postup predprípravy:

• vytvorí sa výkop od rozvádzača ku všetkým parkovacím miestam kde sa plánuje osadiť NS
• kabeláž sa do výkopu ukladá na pieskové lôžko alebo do rúrky so zachovaním rezervy pre pripojenie NS
• osadia sa podzemné šachty (rúry DN400) do vertikálnej polohy
• zasypáva sa výkop a zhutňuje sa žabovaním

• vrchná časť rúry sa zarovná do výšky terénu a nasadí sa poklop.

Prierez:

Rozmery SmartBase šachty

Ukážky použitia SmartBase v praxi:



Pripravená kabeláž

Poklop s osadenou NS

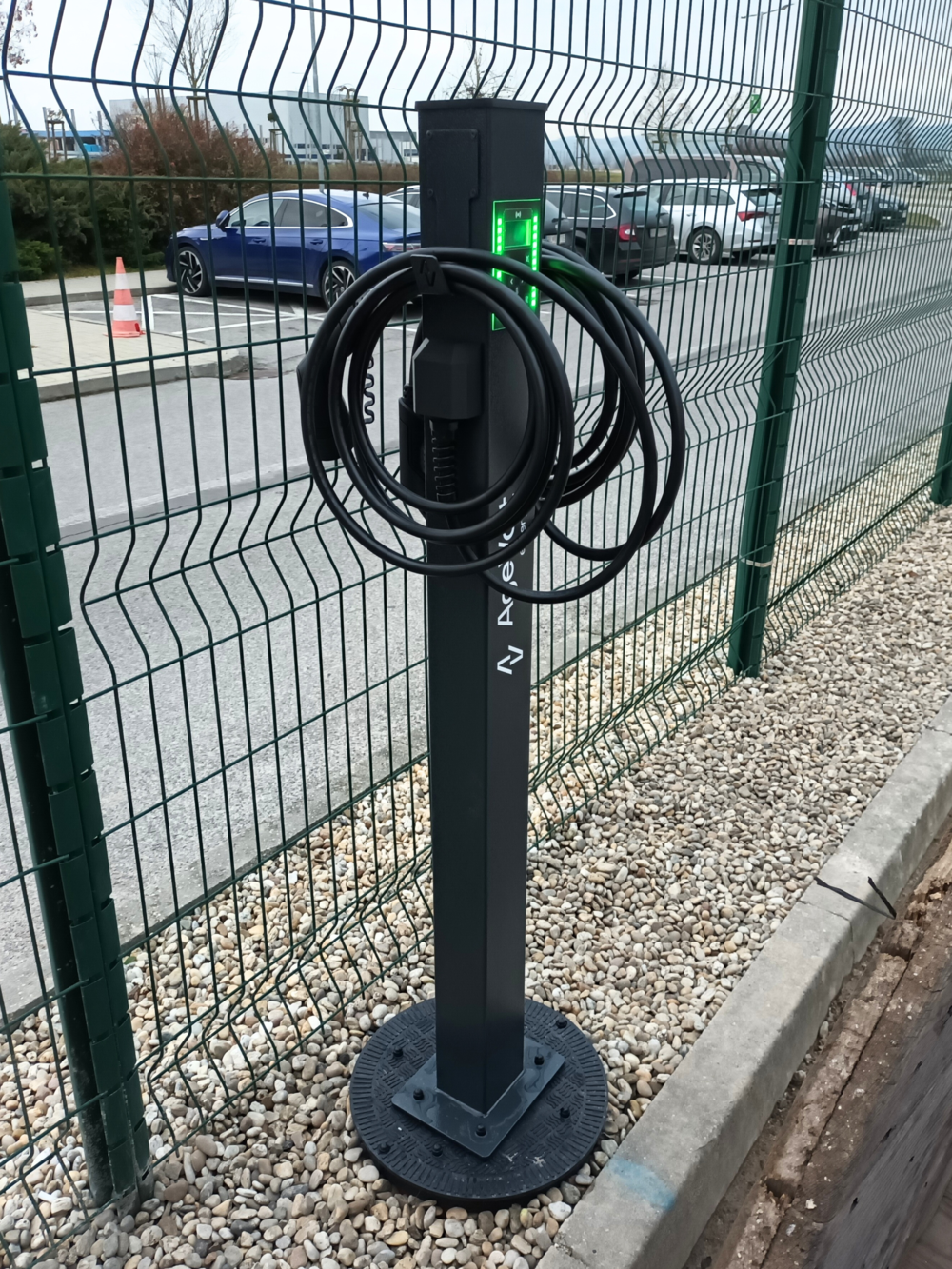

Osadená NS pri Avione
