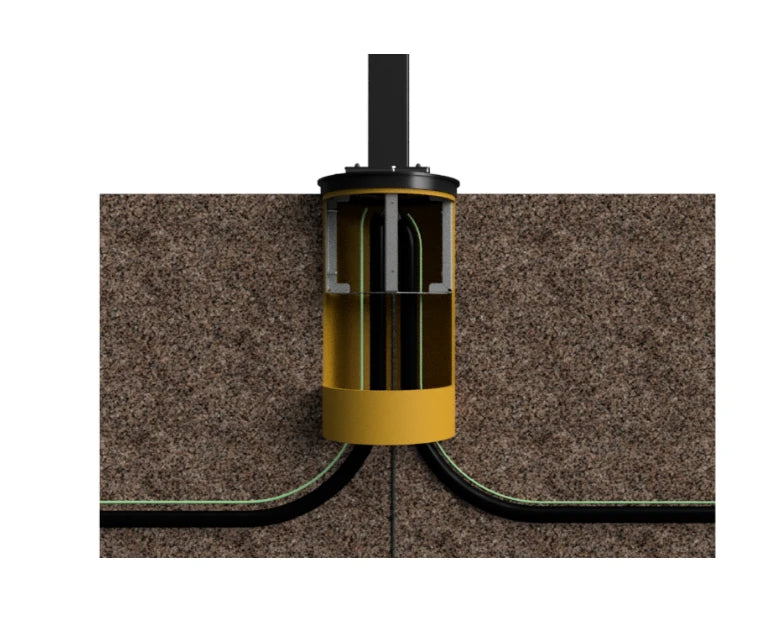

SmartBase
250 € s DPH
Základ pre nabíjanie bez betónovania. Podzemná šachta ukryje kabeláž a pripraví miesto aj na budúce osadenie stanice.
- Osadenie približne 60 cm do zeme
- Jeden SmartBase pre Slim alebo AC stojan
- Príprava dnes, nabíjačka aj neskôr
Príslušenstvo na montáž
Každé parkovisko má svoj základ.
Do zeme, na hotový povrch aj do garáže. Vyberte si upevnenie a pripojenie, ktoré sadne vašej nabíjačke aj miestu, kde bude stáť.
- Podstavce a stojany
- Príprava kabeláže
- AC aj DC stanice
Vyberte podľa miesta
Tri riešenia pre tri rôzne situácie.
SmartBase kotví stanicu v zemi. SolidBase pomôže na hotovom povrchu. GarageBase rozvedie napájanie k nabíjačkám v garáži.

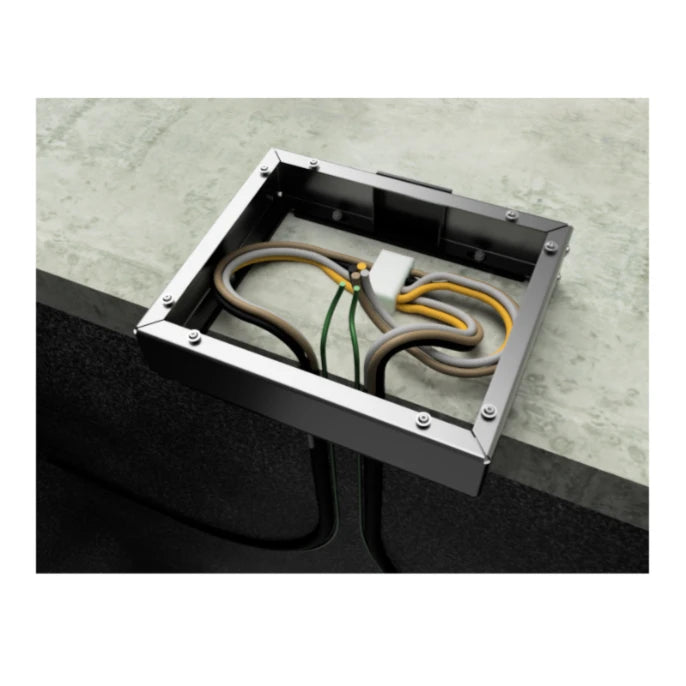

SolidBase
400 € s DPH
Keď je povrch nerovný alebo kábel nevychádza presne pod nabíjačkou. Vytvorí priestor na prívod a prepojenie kabeláže.
- Pre Pillar Slim a stojany AgeVolt
- Prívod kábla zospodu alebo zozadu
- Vyrovnanie pri montáži na vhodný pevný podklad

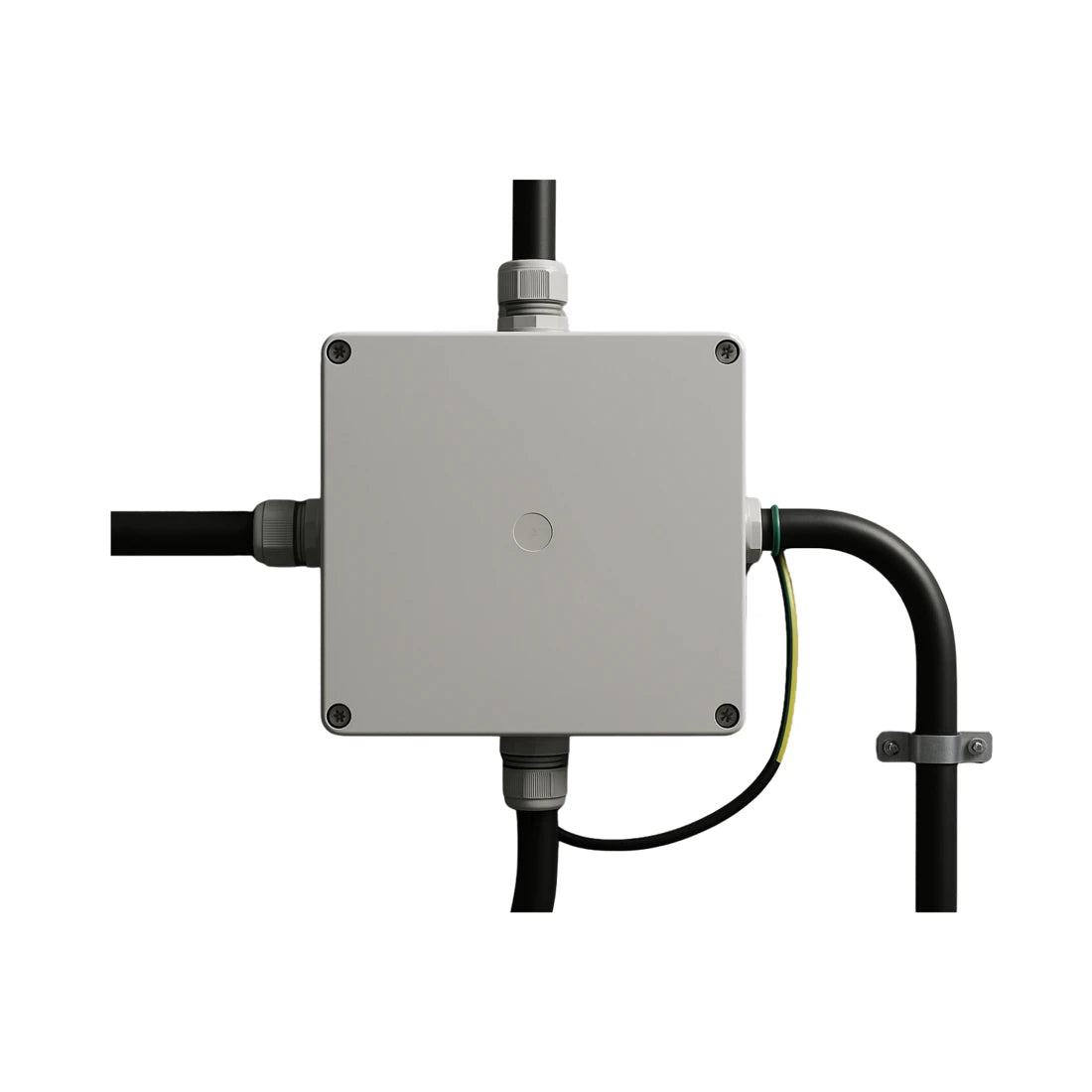

GarageBase
100 € s DPH
Odbočovacia krabica pre spoločný napájací rozvod. Z priebežného kábla vytvorí odbočku ku konkrétnej nabíjačke.
- Zostava pre priebežný kábel 5 × 16 mm²
- Prepojenie vodičov cez svorky
- Praktické pri viacerých miestach v garáži
Ceny sú s DPH. Pri SmartBase, SolidBase, GarageBase a stojane AgeVolt zahŕňajú aj potrebný montážny materiál. Montážnu prácu naceníme podľa vašej lokality. Nabíjačky sa objednávajú samostatne.
Kabeláž v garáži
Spoločná trasa. Odbočka ku každej nabíjačke.
Napájací kábel môže viesť po stene alebo strope. GarageBase umožní odbočiť z tejto trasy k stanici pri konkrétnom parkovacom mieste.
Priebežný prívodTrasa cez garáž
GarageBaseSvorky a odbočka
Prívod pokračujeK ďalším miestam
Odbočka k nabíjačkePri parkovacom mieste
Schéma princípu. Dimenzovanie kabeláže a istenia je súčasťou návrhu elektroinštalácie.

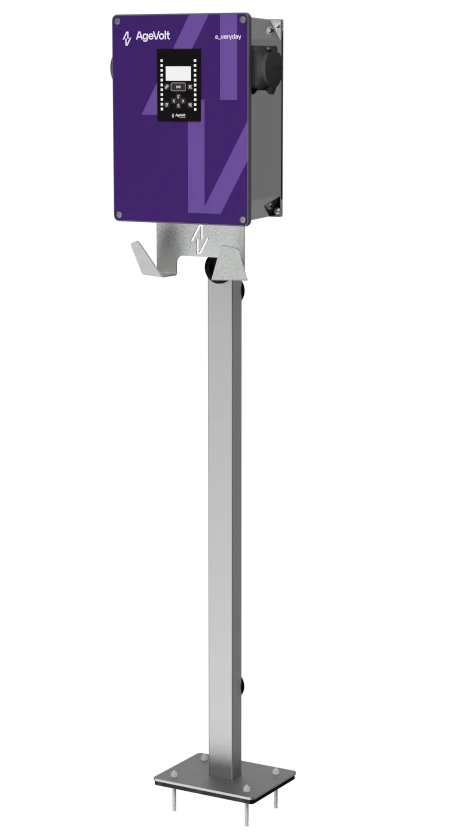

Aj tam, kde nie je stena
Wallbox môže stáť pri parkovacom mieste.

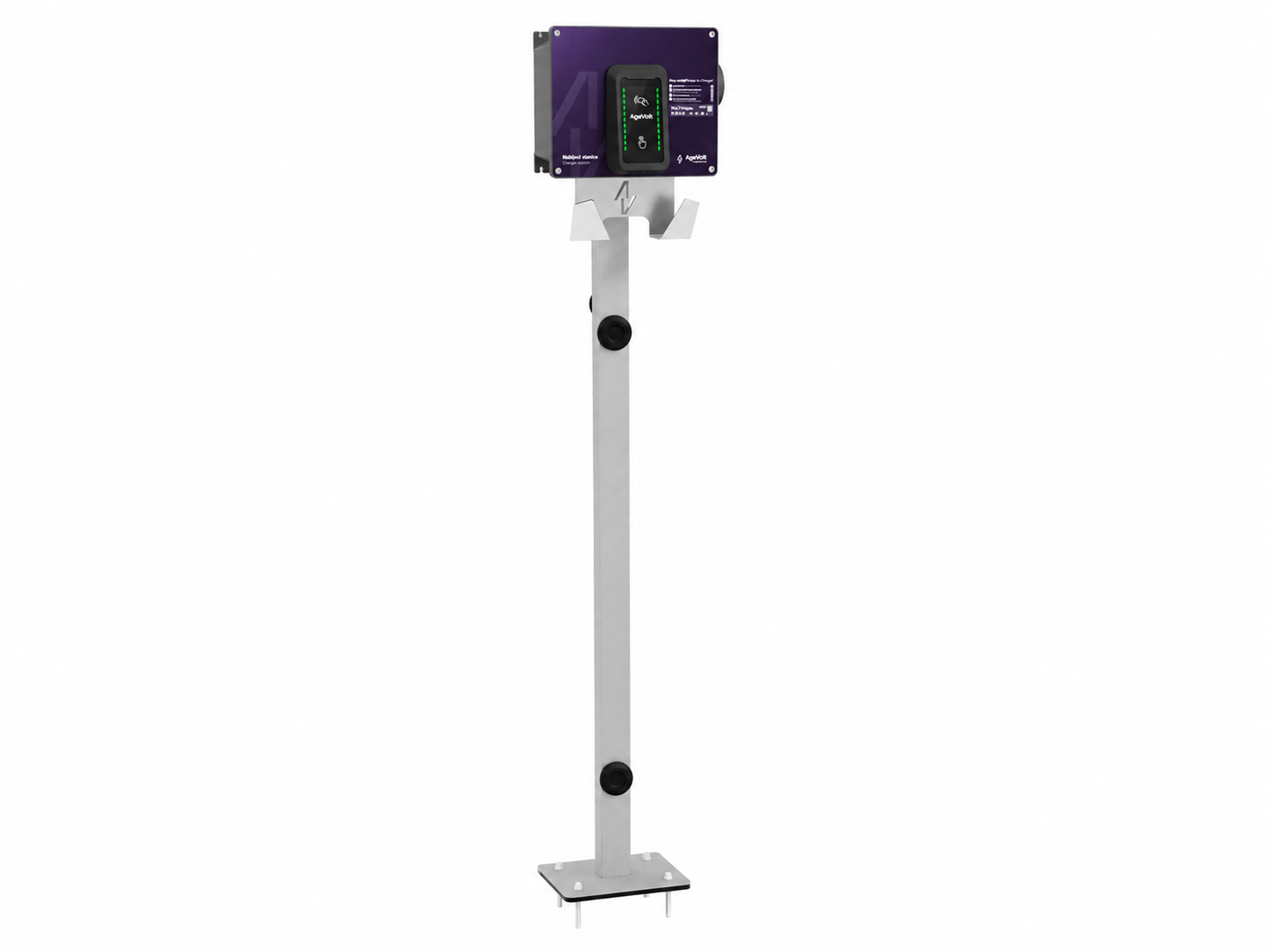

Stojan pre Wallbox One a Double umožní osadiť nástennú nabíjačku do voľného priestoru. Nerezový profil 40 × 60 mm má rovnakú montážnu platňu ako Pillar Slim.
250 € s DPH · stojan One / Double
Spôsob ukotvenia vyberieme podľa podkladu: SmartBase do zeme, SolidBase na pevný povrch alebo priamo na vhodne pripravený základ.
Montáž pre Teltoniku aj prenosnú G5.

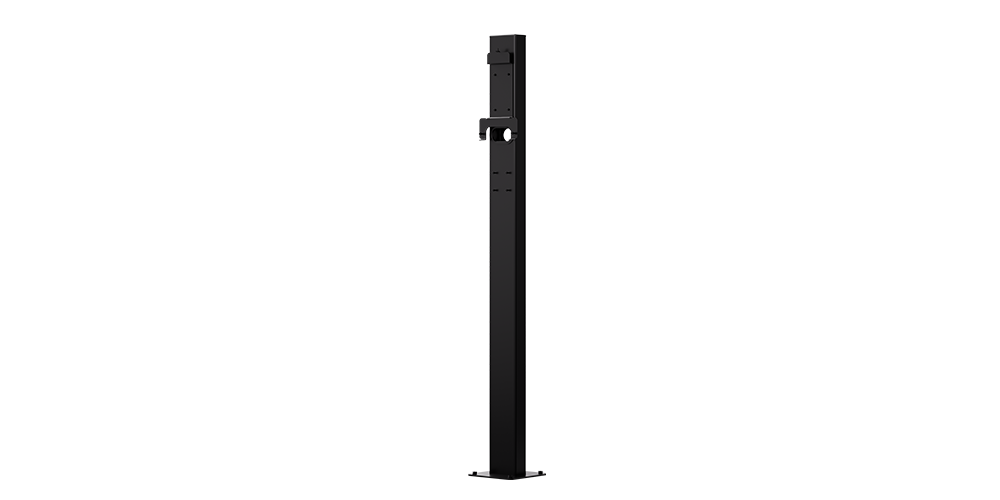

Stojan Teltonika pre jednu EVC2
Originálny oceľový stojan pre jednu nabíjačku EVC2. Umožní nabíjanie pri parkovacom mieste aj tam, kde nie je vhodná stena. Kabeláž je vedená vnútri stojana.
Model PPS121000000
400 € s DPH
Stojan s kotvami do betónu. Nabíjačka, voliteľný držiak kábla a montážna práca nie sú v cene.

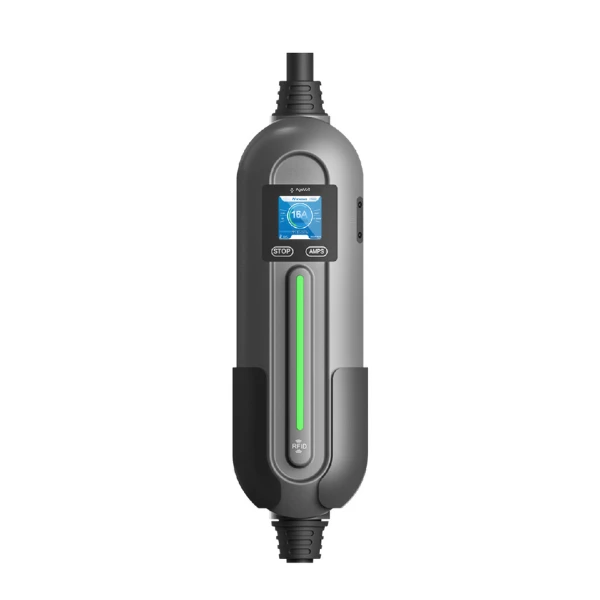

Držiak na stenu pre G5
G5 môžete mať uloženú na stene a v prípade potreby ju vziať so sebou.
Držiak na stenu je súčasťou balenia G5. Samostatne ho bežne nepredávame. Pri poškodení ho môžete doobjednať ako náhradný diel.
Samostatne stojace DC stanice
Pevný základ aj pre väčšie nabíjačky.
DC stanice montujeme na pripravený základ. Pri riešení so SmartBase používame dvojicu podstavcov vedľa seba. Možná je aj montáž na betón.
- 01
Vyberieme stanicu
Rozmery základu prispôsobíme konkrétnemu modelu a jeho kotviacim bodom.
- 02
Pripravíme prívod
Káble vyvedieme do vstupného otvoru podľa montážneho výkresu.
- 03
Osadíme a pripojíme
Stanica potrebuje pevné ukotvenie aj priestor na obsluhu a servis.
Pred montážou
Správny podklad ušetrí prerábanie.
Pre výber nám stačí typ nabíjačky, fotografia miesta a informácia, kadiaľ vedie kábel. Technické detaily si prejdeme pred realizáciou.
Ako pripraviť základ pre Slim alebo stojan AgeVolt?
Pri priamom osadení na betón počítajte s rovnou hornou plochou orientačne aspoň 40 × 40 cm. Prívod musí presne nadviazať na malý káblový otvor v strede montážnej platne.
Ak povrch nie je rovný alebo vývod kábla nesedí, navrhneme SolidBase. Pri dlažbe alebo asfalte preveríme aj nosný podklad a spôsob ukotvenia.
Aký veľký základ potrebuje DC stanica?
Rozmer vyberáme podľa konkrétnej skrine a montážneho výkresu. Pri overených modeloch SINO PEVC3107E a PEVC3108E je základ o 10 cm širší aj hlbší než telo stanice.
| Model | Telo: šírka × hĺbka | Základ: šírka × hĺbka |
|---|---|---|
| PEVC3107E / 160 kW | 70 × 55 cm | 80 × 65 cm |
| PEVC3108E / 240 kW | 75 × 75 cm | 85 × 85 cm |
Polohu prívodu, kotvenie a výšku základu určujeme podľa presného montážneho výkresu. Pri ostatných variantoch pripravíme rozmery ku konkrétnej zostave.
Je GarageBase základ pod nabíjačku?
Nie. Je to odbočovacia krabica pre kabeláž. Samotná nabíjačka sa upevní na stenu alebo na stojan podľa zvoleného riešenia.
Môžem pripraviť miesto dnes a nabíjačku osadiť neskôr?
Áno. So SmartBase možno pripraviť šachtu a kabeláž už pri úprave parkoviska. Nabíjačku potom doplníte, keď ju budete potrebovať.
Pre obchodných a realizačných partnerov
Ponúkajte nabíjanie svojim zákazníkom.
Ste elektrikár, projektant, realizačná firma alebo predajca? Staňte sa partnerom AgeVolt. Získate partnerské ceny, technické podklady a pomoc pri výbere riešenia pre svojich zákazníkov.
Partnerské zľavy na všetky produkty začínajú od 15 %. Podmienky spolupráce dohodneme podľa typu projektov a rozsahu odberov.
Dopyt na riešenie
Pripravme miesto pre vašu nabíjačku.
Napíšte nám typ nabíjačky, povrch a stav kabeláže. Navrhneme vhodné príslušenstvo a naceníme montáž.
