Pillar Slim - inštalačný manuál

1. Úvod

Tento manuál sprevádza inštaláciou nabíjacej stanice AgeVolt Pillar Slim. Manuál obsahuje pokyny na inštaláciu (umiestnenie a zapojenie) a prvé spustenie. Jednotlivé kroky inštalácie musia byť riadne dodržané a zabezpečené kvalifikovaným elektrikárom. Inštaláciu musí skontrolovať revízny technik.

1.1 Všeobecné informácie

• Pred inštaláciou tohto produktu si prečítajte všetky pokyny.
• Nabíjaciu stanicu môže inštalovať, opravovať alebo vykonávať údržbu iba kvalifikovaný elektrikár. Neoprávnenou opravou alebo úpravou zariadenia dôjde k okamžitému zániku záruky.
• Neoprávnené úpravy alebo prestavby nie sú povolené.
• Neinštalujte ani nepoužívajte nabíjaciu stanicu v blízkosti horľavých alebo výbušných materiálov, chemikálií alebo pár.
• Neprevádzkujte nabíjaciu stanicu pri teplotách mimo jej prevádzkového rozsahu
• Nabíjacia stanica musí byť pripojená k uzemňovacej sústave. (upresňuje projekt nabíjacieho systému v mieste inštalácie).
• Nabíjaciu stanicu chráňte pred akýmkoľvek nárazom.
• Nabíjacia stanica nemá vlastný vypínač. Vždy dodržiavajte pravidlá a predpisy týkajúce sa miestnej elektroinštalácie.
• Nesprávna inštalácia nabíjacej stanice by mohla spôsobiť škodu na nabíjacej stanici samotnej alebo na k nej pripojenom elektrickom vozidle.
• Po inštalácii Pillar Slim je potrebné vykonať kontrolu revíznym technikom.

Na rôznych miestach tejto príručky uvidíte poznámky a bezpečnostné upozornenia týkajúce sa možných nebezpečenstiev. Použité symboly majú nasledujúci význam:

NEBEZPEČENSTVO - označuje bezprostredne nebezpečnú situáciu, ktorá môže mať za následok smrť alebo vážne zranenie, ak nedôjde k príslušným opatreniam.

POZOR - znamená, že ak sa neprijmú príslušné bezpečnostné opatrenia, môže dôjsť k poškodeniu majetku.

2. Popis nabíjacej stanice

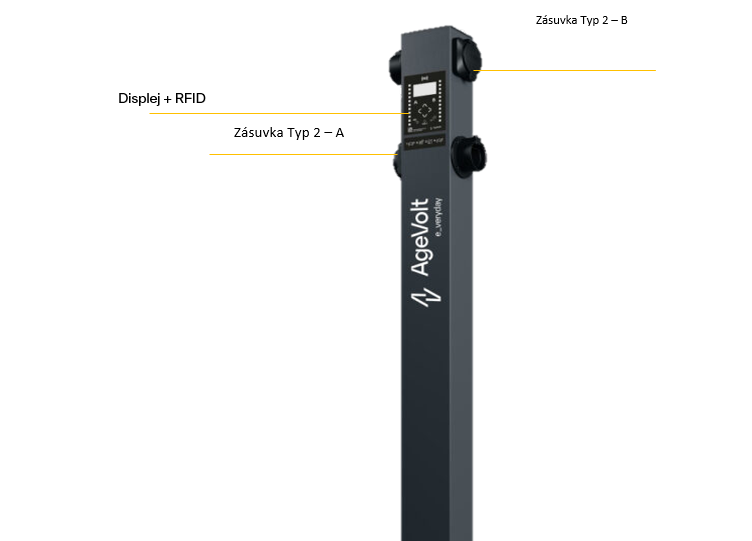

2.1 Zásuvková verzia

• Pillar Slim je vybavený dvoma nabíjacími bodmi (EVSE) A a B
• Pillar Slim môže byť vybavený káblovými nabíjacími bodmi namiesto zásuvkových.
• Pillar Slim nemusí byť vybavený displejom a RFID čítačkou. Prítomnosť displeja a RFID čítačky závisí od konfigurácie nabíjacej stanice.

2.1 Popis vybraných komponentov nabíjacej stanice

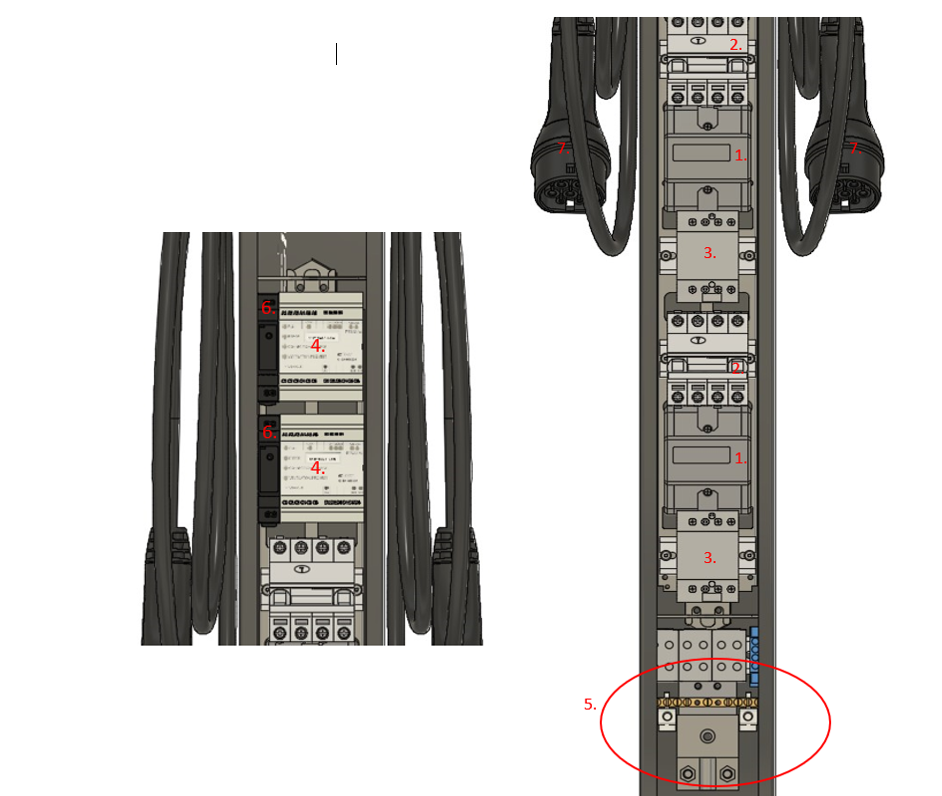

Na obrázku nižšie sú označené vnútorné komponenty nabíjačky v konfigurácii so zásuvkou.

1. Elektromer

2. Prúdový chránič s nadprúdovou ochranou (BO)

3. Stýkač

4. EV modul (komunikačná jednotka)

5. Vstupné svorkovnice pre napájanie prívodných silových vodičov a vodičov komunikačnej zbernice

6. Napájací zdroj

7. Kábel Type 2

3. Špecifikácie nabíjacej stanice

3.1 Základné parametre

4. Plánovanie inštalácie

Inštalácia nabíjacej stanice Pillar Slim vyžaduje:

• Výpočet existujúceho elektrického zaťaženia na určenie maximálneho prevádzkového prúdu.
• Výpočet vzdialenosti na zabezpečenie minimálneho poklesu napätia.
• Získanie potrebných povolení od miestnych orgánov, napríklad stavebného povolenia.
• Zabezpečenie následnej kontroly inštalácie revíznym technikom
• Vodiče musia byť dimenzované v súlade s miestnymi normami.
• Izolácia použitého vedenia musí byť v súlade s miestnymi normami.

Pred inštaláciou konzultujte všetky elektrické zariadenia vrátane prúdových chráničov, nadprúdovej ochrany, elektroinštalácie atď.  s certifikovaným elektrikárom.

Na dosiahnutie maximálneho nabíjacie výkonu použite trojfázový istič s menovitým prúdom 63 A. V niektorých prípadoch táto úroveň prúdu nie je k dispozícii, a preto maximálny dostupný nabíjací prúd musí byť upravený aj v nastaveniach nabíjacej stanice.

4.1 Požiadavky na napájací kábel

1. 1. Pre Slučkovanie

• • Max AYKY 2x4x50mm² TN-C ,CYKY-J 2x5x25mm² TN-S.
  • Slučka istená max 100A v prípade dlhej trasy max 80A. V prípade potreby kompenzácie úbytku napätia znižovať hodnotu istenia nepridávať prierez vedenia.
  • Dĺžka min 60cm nad hranu terénu.

1. 2. Pre pripojenie iba 1 nabíjačky

• • CYKY-J 5x16mm2 s istením 63A
  • Dĺžka min 60cm nad hranu terénu.

1. 3. Pre bleskozvod

• • 8 mm hliníková guľatina. Odpojená od zemniacej pásoviny a v mieste spoja ochránená proti korózii.
  • Min 0,5m nad hranu terénu

Dodržujte správnu postupnosť fáz L1, L2, L3, (U, V, W) na vstupe nabíjacej stanice!

4.2 Požiadavky na komunikačné a dátové káble

1. komunikačná zbernica

• Zbernica CIB slúži na komunikáciu medzi nabíjačkami a SmartSystemom, preto je potrebné prepojenie všetkých nabíjačiek.
• Je možné kombinovať topológie hviezdicovú a zbernicovú, nie však prstencovú.
• Maximálna súčtová dĺžka jednej vetvy zbernice je 300m.
• Možné typy káblov:
  • CAT5E dvojplášťový FTP čierny pre exteriér
  • J-Y(St)Y 2x2x0,8 - nutné použiť s kombináciou exteriérovej chráničky
  • A-2YF(L)2Y 2x2x0,8

2. Sieťové - internetové prpojenia

Iba ak je stanica ako Master, teda obsahujeSmartSystem a nepoužívame LTE alebo WiFi pripojenia.

• • Kabeláž CAT6A, kábel ukončený keystonom v nabíjacej stanici. Min. 1m od hrany terénu.
  • Maximálna vzdialenosť od aktívneho zariadenia je 100m.

4.3 Priestorové požiadavky

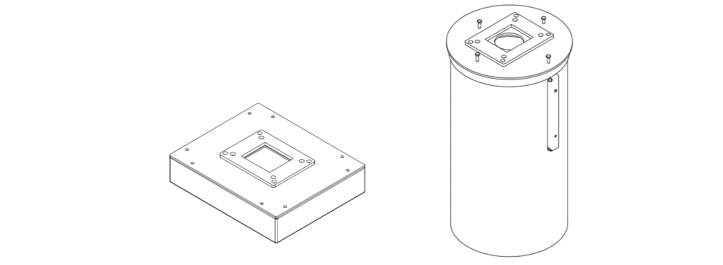

Pillar Slim odporúčame umiestniť na SmartBase ( v prípade umiestnenia na podzemnú šachtu) alebo SolidBase ( v prípade umiestnenia na betónový základ alebo pevné podložie) v blízkosti vášho parkovacieho miesta, berúc do úvahy dĺžku nabíjacieho kábla, ako aj pohodlný prístup k nabíjacej stanici počas celého procesu nabíjania. Neumiestňujte Pillar Slim na nestabilnú alebo horľavú plochu alebo blízko zdroja tepla. Pillar Slim je schválený aj pre inštaláciu v exteriéri a nepotrebuje žiadnu dodatočnú ochranu pred nepriaznivým počasím.

Je potrebné brať do úvahy miestne predpisy pre elektroinštaláciu, protipožiarne opatrenia a prevenciu nehôd a na mieste inštalácie musia byť zabezpečené únikové cesty. Je zakázané inštalovať zariadenie na miesto, kde by padajúce predmety mohli poškodiť nabíjaciu stanicu.

Odporúčania:

• Pri umiestňovaní nabíjacej stanice berte do úvahy dĺžku nabíjacích káblov. Nezabudnite elektromobil zaparkovať tak, aby bol nabíjací port EV v dosahu nabíjacieho kábla. Uistite sa, že medzi elektrickým vozidlom a nabíjacou stanicou bude počas celého procesu nabíjania dostatok miesta, aby ste mali ľahký prístup k obom nabíjacím bodom.

5. Inštalácia

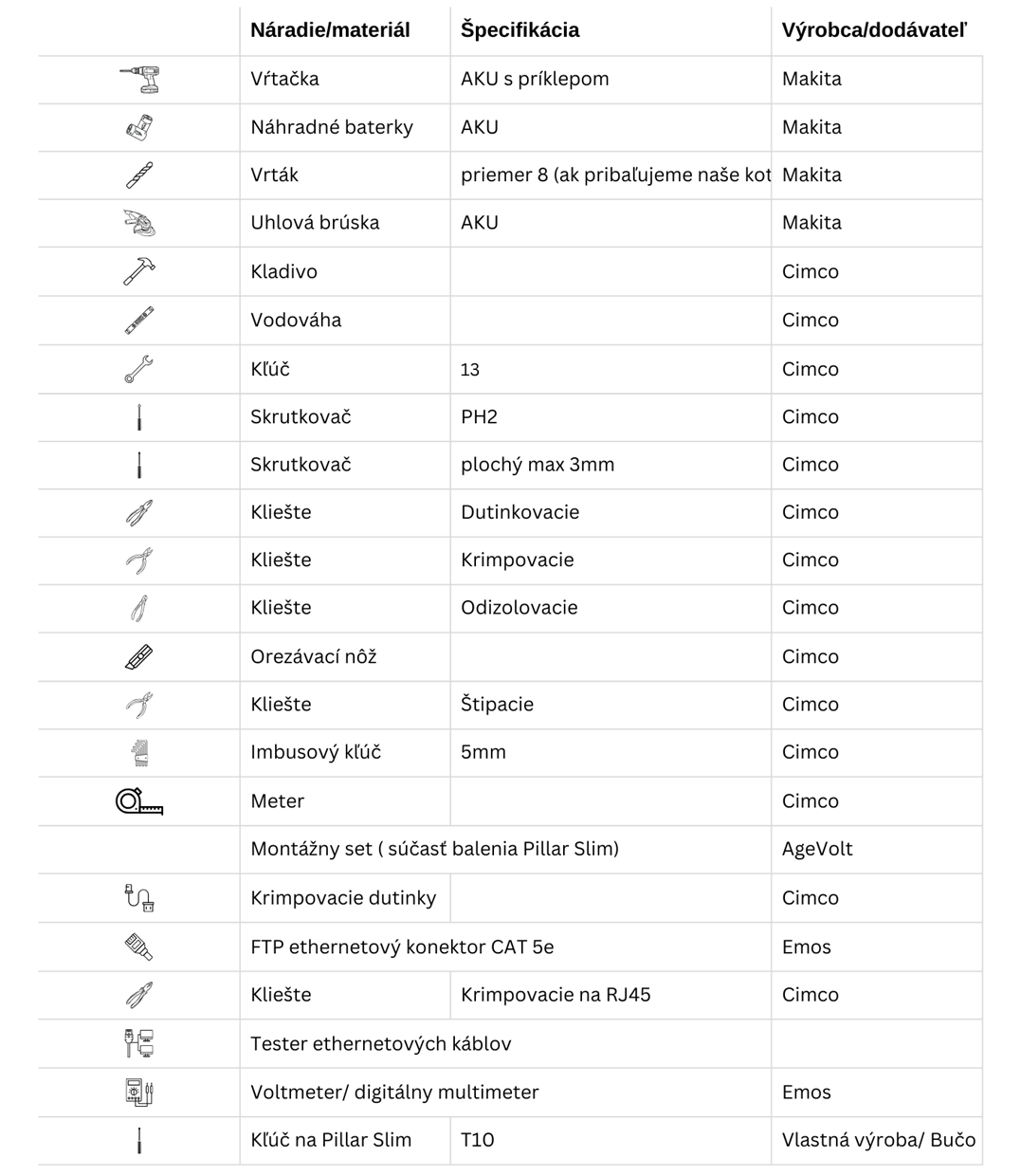

5.1 Nástroje a materiály na montáž

5.2 Inštalácia na SolidBase/SmartBase

Upozornenie: Pred inštaláciou vypnite istič napájacieho kábla a skontrolujte, či nie je pod napätím.

Prerekvizita:

- Nainštalovaný SolidBase/SmartBase (pozri inštalačný manuál k SolidBase/SmartBase)

Potrebné príslušenstvo :

• Sada skrutiek 4x M8x30
• Polyamidová podložka 4x M8
• Ochranný kryt pre hlavičku skrutky 4x M8
• Tesniaca gumová podložka

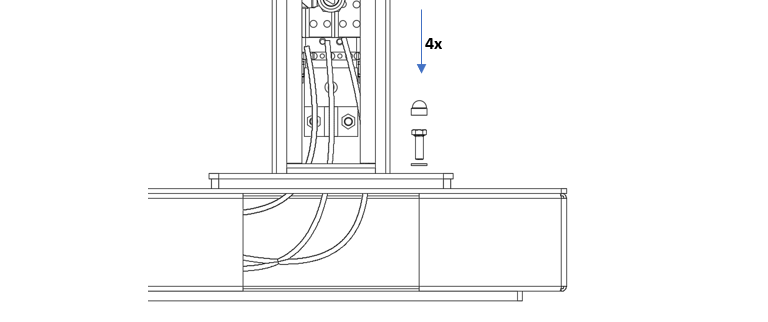

Montážne kroky.

1. Zložte vrchný a zadný kryt nabíjacej stanice

2. Položte tesniacu podložku na SolidBase/SmartBase

3. Prevlečte kabeláž zo SolidBase/SmartBase skrz tesniacu podložku a spodkom nabíjacej stanice a osaďte nabíjaciu stanicu na SolidBase/SmartBase tak, aby lícovali diery v spodnej platni stanice s dierami v SolidBase/SmartBase.

4. Uchyťte stanicu pomocou 4x skrutiek M8x30 s použitím polyamidových podložiek.

5. Osaďte kryty na hlavičky skrutiek

6. Zapojenie káblov do NS (kapitola 5.3)

7. Uzatvorte zadný kryt nabíjacej stanice

8. Nasaďte vrchný kryt nabíjacej stanice

5.3 Pripojenie káblov

Upozornenie: Pred inštaláciou vypnite istič napájacieho kábla a skontrolujte, či kábel nie je pod napätím.

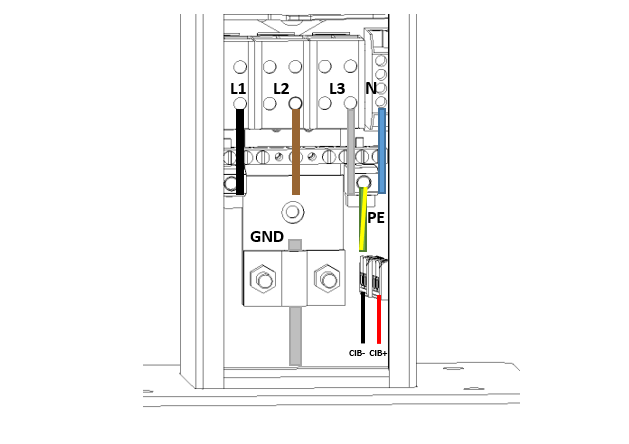

5.3.1 Pripojenie napájacích vodičov a komunikačných vodičov CIB

5.3.2 Ethernetové pripojenie

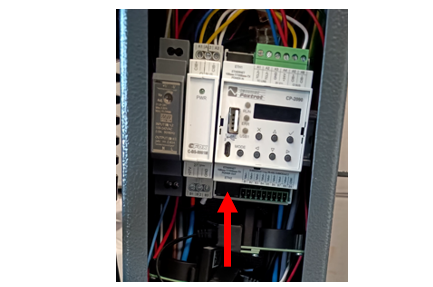

V prípade, že Pillar Slim obsahuje SmartSystem, pripojte do portu ETH2 (na spodu) pripravený ethernetový kábel.

6. Uvedenie nabíjacej stanice do prevádzky

Pred zapnutím ističa napájacieho kábla skontrolujte multimetrom či nedochádza ku skratu medzi jednotlivými vodičmi.

6.1 Prvé spustenie

Zapnite RCBO vo vnútri Pillar Slim a zatvorte zadný panel. Zapnite vypínač / istič v elektrickom rozvádzači. Ak sa SmartSystem nachádza mimo nabíjacej stanice, zapnite napájanie aj pre SmartSystem. Pillar Slim sa zapne. Pri prvom spustení je Pillar Slim v predvolenom nastavení z výroby a nabíjací výkon je potrebné upraviť podľa dostupnej kapacity predradeného ističa.

7. Riešenie problémov

7.1 Prehľad možných problémov a riešení

7.2 Reštartovanie nabíjacej stanice

Odpojením a pripojením nabíjacej stanice od zdroja energie sa nabíjacia stanica reštartuje. Ak je riadiaca jednotka súčasťou rozvodnej skrinky elektrickej energie v budove, postačuje vypnutie/zapnutie ističa pred riadiacou jednotkou.

8. Údržba, opravy a starostlivosť

8.1 Údržba

 Nabíjacia stanica vyžaduje len minimálnu údržbu. AgeVolt odporúča pravidelnú revíznu kontrolu nabíjacej stanice podľa miestnych požiadaviek autorizovaným a kvalifikovaným. Majitelia by mali vykonávať pravidelnú vizuálnu kontrolu a udržiavať nabíjaciu stanicu v dobrom prevádzkovom stave, aby sa zabránilo akémukoľvek poškodeniu, poruche alebo nehode.

8.2 Opravy

Akékoľvek neoprávnené opravy na nabíjacej stanici nie sú povolené. Opravy by mal vykonávať iba kvalifikovaný elektrikár s použitím originálnych náhradných dielov schválených spoločnosťou AgeVolt

8.3 Čístenie

 V prípade potreby používajte na čistenie nabíjacej stanice iba suchú handričku. Počas čistenia odpojte nabíjaciu stanicu od zdroja energie, aby ste predišli možnému riziku úrazu elektrickým prúdom. Nabíjaciu stanicu nečistite vysokotlakovým čističom a nepoužívajte žiadne agresívne čistiace prostriedky.

Text © AgeVolt Slovakia, s. r. o. 2024

Image © AgeVolt Slovakia, s. r. o. 2024

Táto príručka je chránená autorským právom. Akékoľvek použitie bez súhlasu tvorcu nie je povolené. Kopírovanie, aj keď čiastočne, je možné len s jeho súhlasom.

www.agevolt.com
