AgeVolt Wallbox Double
Obsah článku
Dva nabíjacie body v jednej stanici pre susedné parkovacie miesta. Montáž na stenu alebo na stojan.

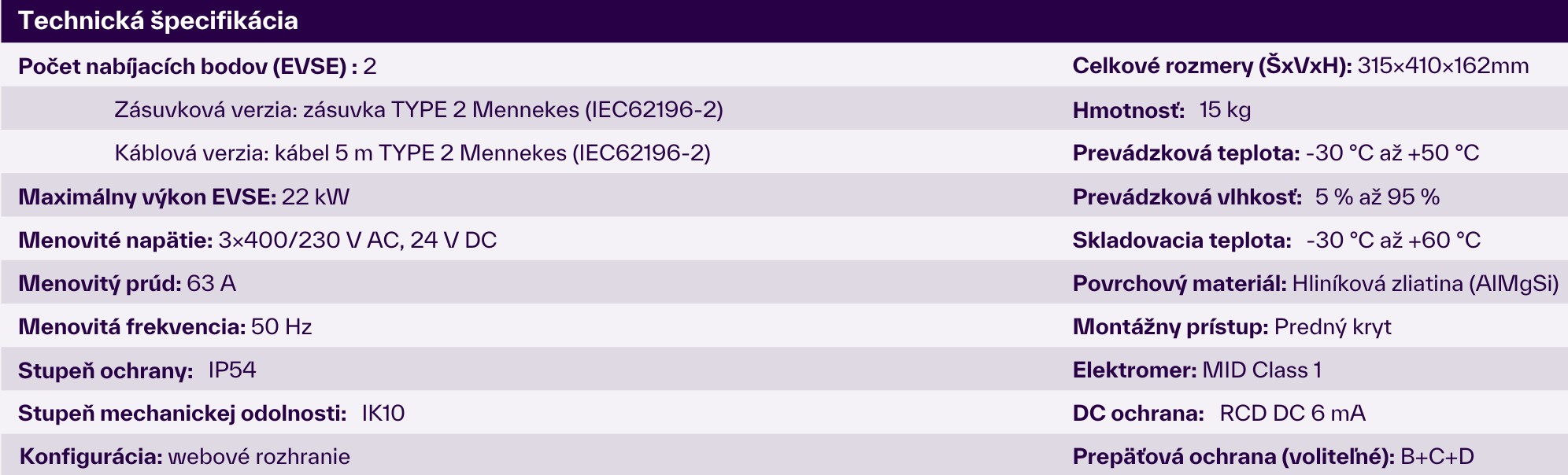

Základné parametre
| Parameter | Hodnota / platnosť |
|---|---|
| Nabíjacie body | 2 |
| Výkon | 2 × 11 kW alebo 2 × 22 kW |
| Pripojenie vozidla | Zásuvka Type 2 alebo pevný kábel Type 2, štandardne rovný 5 m alebo 7 m |
| Krytie / odolnosť | IP54 / IK10 |
| Skriňa s TouchPointom | 315 × 410 × 200 mm (Š × V × H), bez spodného držiaka a voľných káblov |

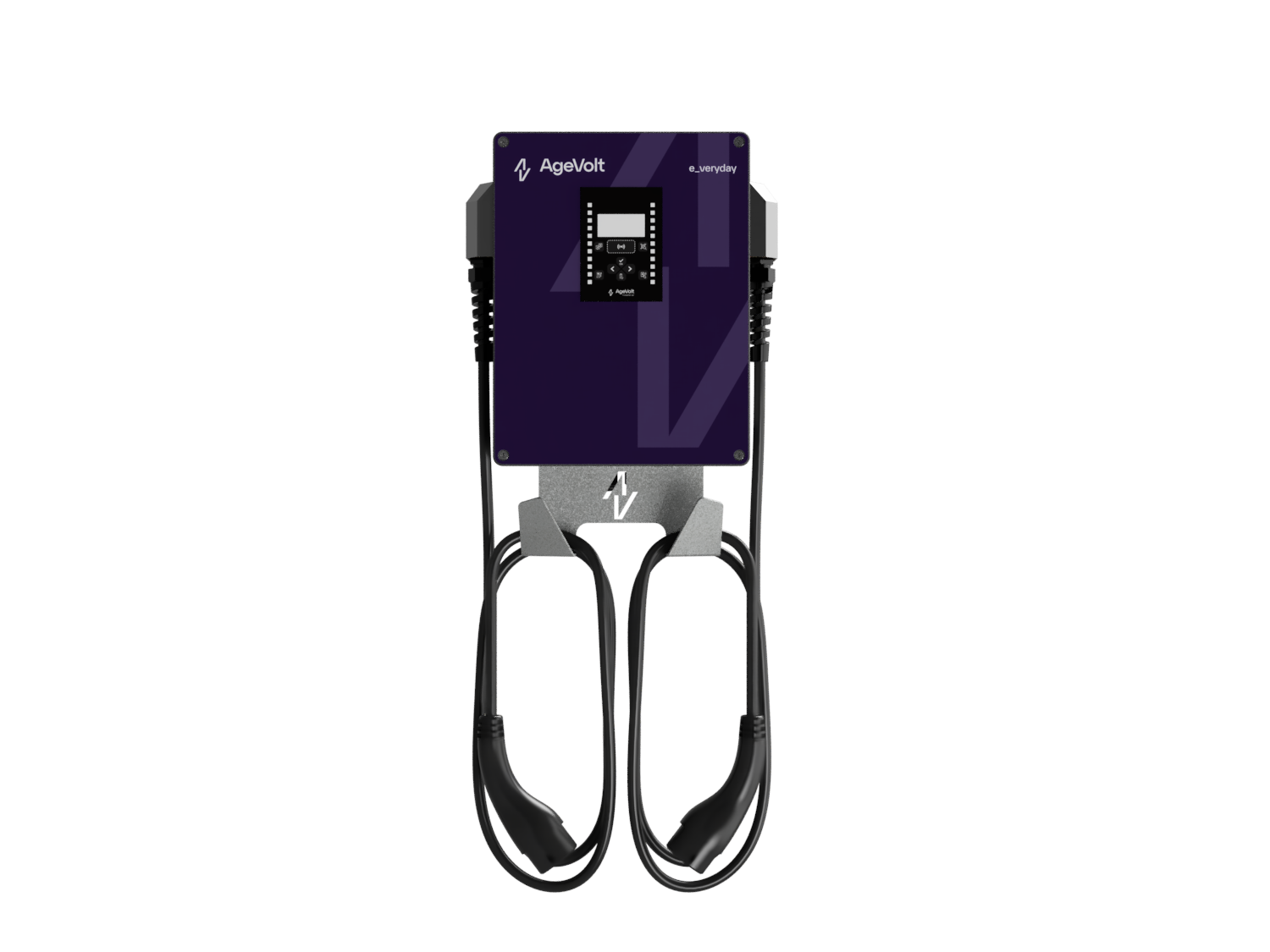

| Káblová zostava s držiakmi | 387 × 522 mm (Š × V), káblové vyhotovenie so spodnými držiakmi a zaparkovanými konektormi, bez voľne visiacich káblov |
Produktové a technické listy
Produktový a technický list · SK · 2.0
Wallbox Double, modely 11/22 kW a uvedené vyhotovenia
Príprava a montáž
Príprava, kotvenie a silové pripojenie · SK · 2.0
TouchPoint, Master a Slave pri rovnakom výkone. Komunikačné nastavenie podľa dodanej zostavy.
TouchPoint: montáž a pripojenie k AC a DC stanici · SK · 2.0
WISEASY P5L SSK. Schéma napájania a komunikácie, uvedenie do prevádzky.
Originálny montážny manuál: SmartSystem · SK · originál
Komunikačné časti pre príslušný SmartSystem. Pre aktuálny TouchPoint používajte nový montážny podklad.
Obsluha a nastavenie
TouchPoint: spoločný návod na obsluhu · SK · 1.0
Wallbox One, Wallbox Double a Pillar Slim s TouchPointom
Obsluha vyhotovenia bez TouchPointu · SK · originál
Wallbox Double s pôvodným ovládaním a SmartSystemom podľa skutočnej konfigurácie
Doklady zhody
Vyhlásenie o zhode: 2 × 11 kW · SK · podpísaný originál
Wallbox Double 2 × 11 kW, vrátane príslušného TouchPoint vyhotovenia
Vyhlásenie o zhode: 2 × 22 kW · SK · podpísaný originál
Wallbox Double 2 × 22 kW, vrátane príslušného TouchPoint vyhotovenia
Rozmery a kotvenie

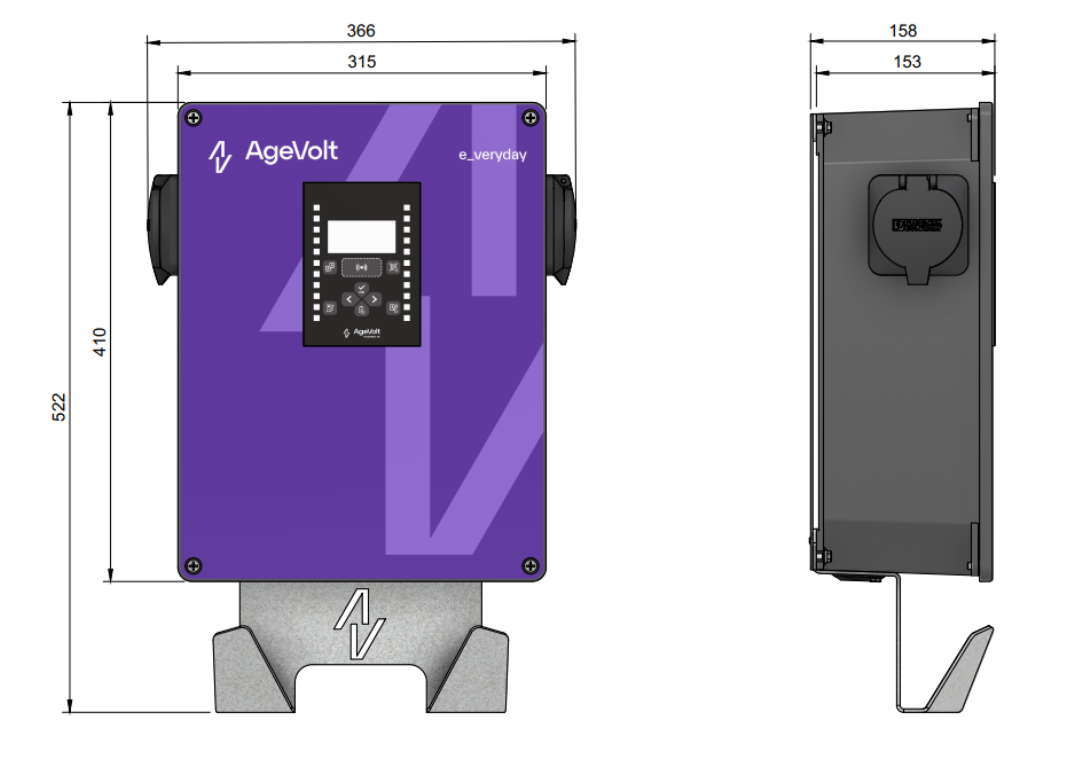

Rozmerový výkres: zásuvka · SK · originálny výkres

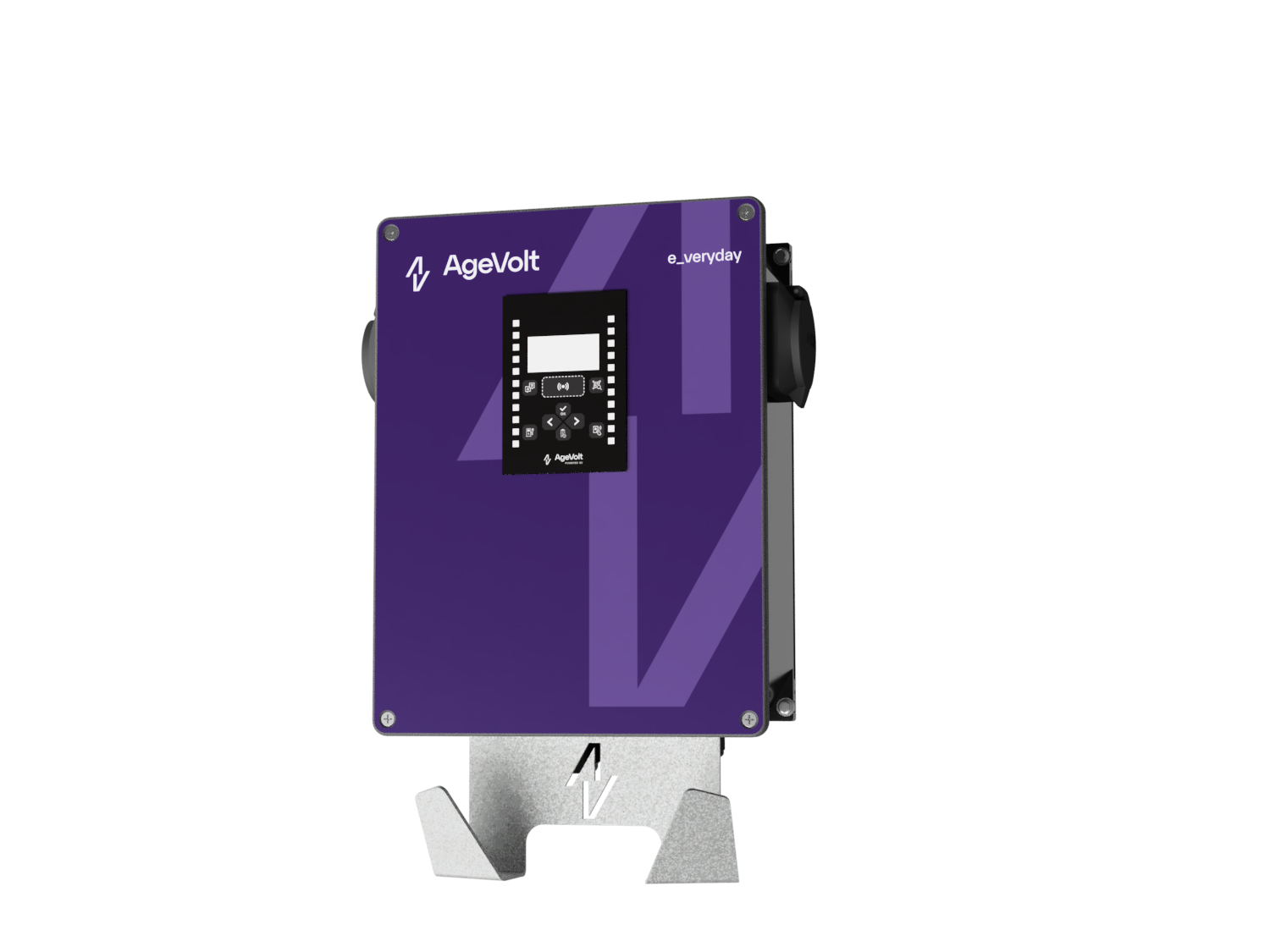

Zásuvkové vyhotovenie s pôvodným LCD, vrátane držiaka kábla

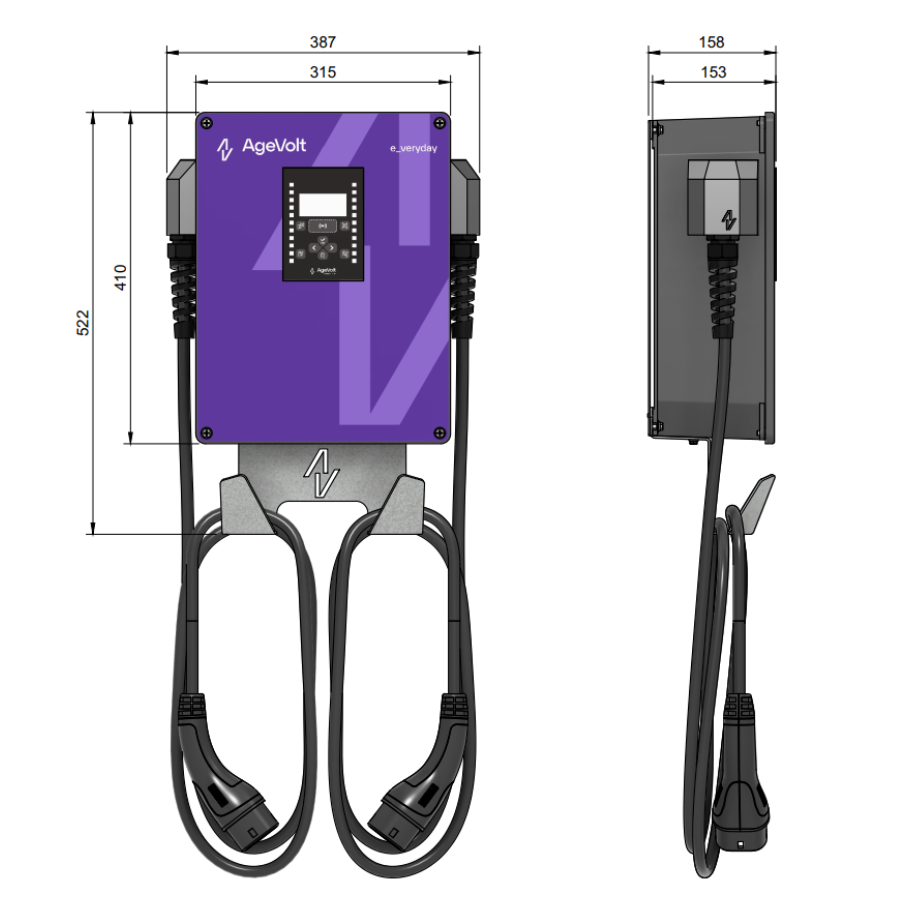

Rozmerový výkres: kábel · SK · originálny výkres
Káblové vyhotovenie s pôvodným LCD, vrátane držiaka kábla

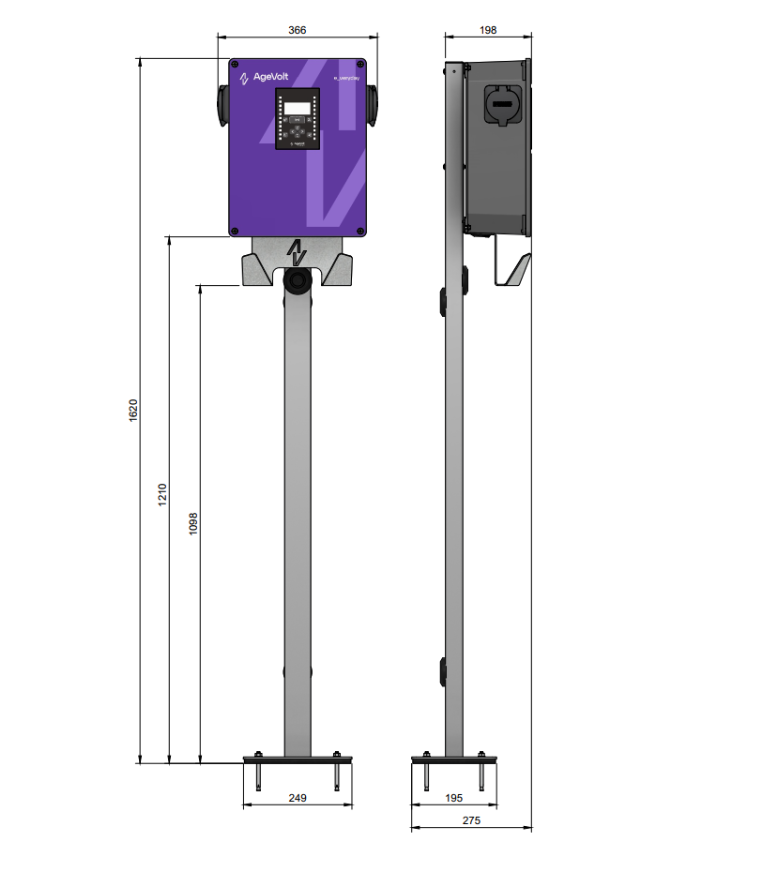

Rozmerový výkres: na stojane · SK · originálny výkres

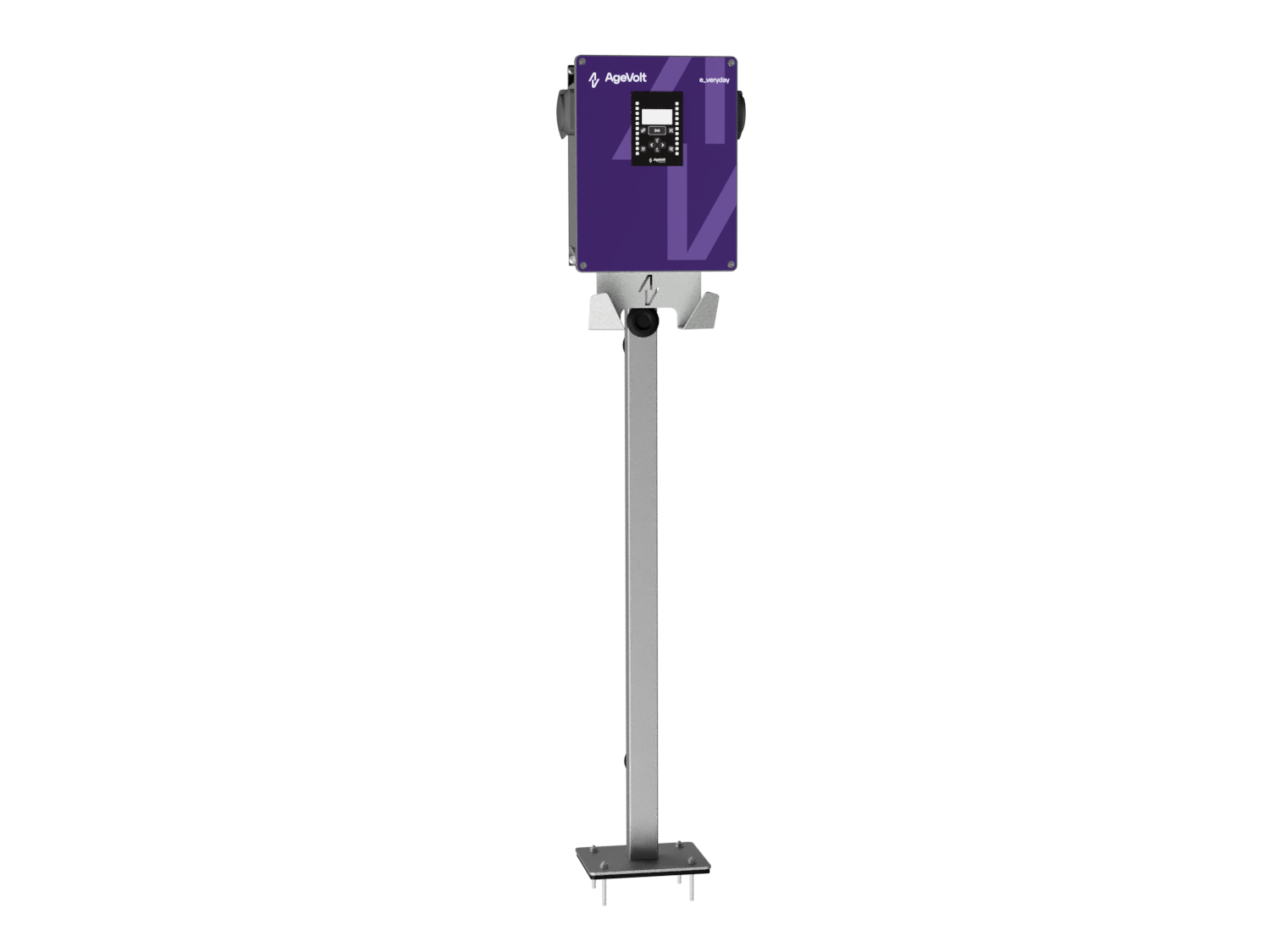

Zásuvkové vyhotovenie s pôvodným LCD na stojane
Aktuálna ponuka a súvisiace podklady
Modely, možnosti a aktuálne ceny · Prehľad dokumentácie
Predchádzajúce jazykové revízie
Pôvodné EN/CZ listy. Technické údaje a rozsah porovnajte s aktuálnym slovenským listom.
