AgeVolt Pillar Slim

Produktové podklady

Obsah článku

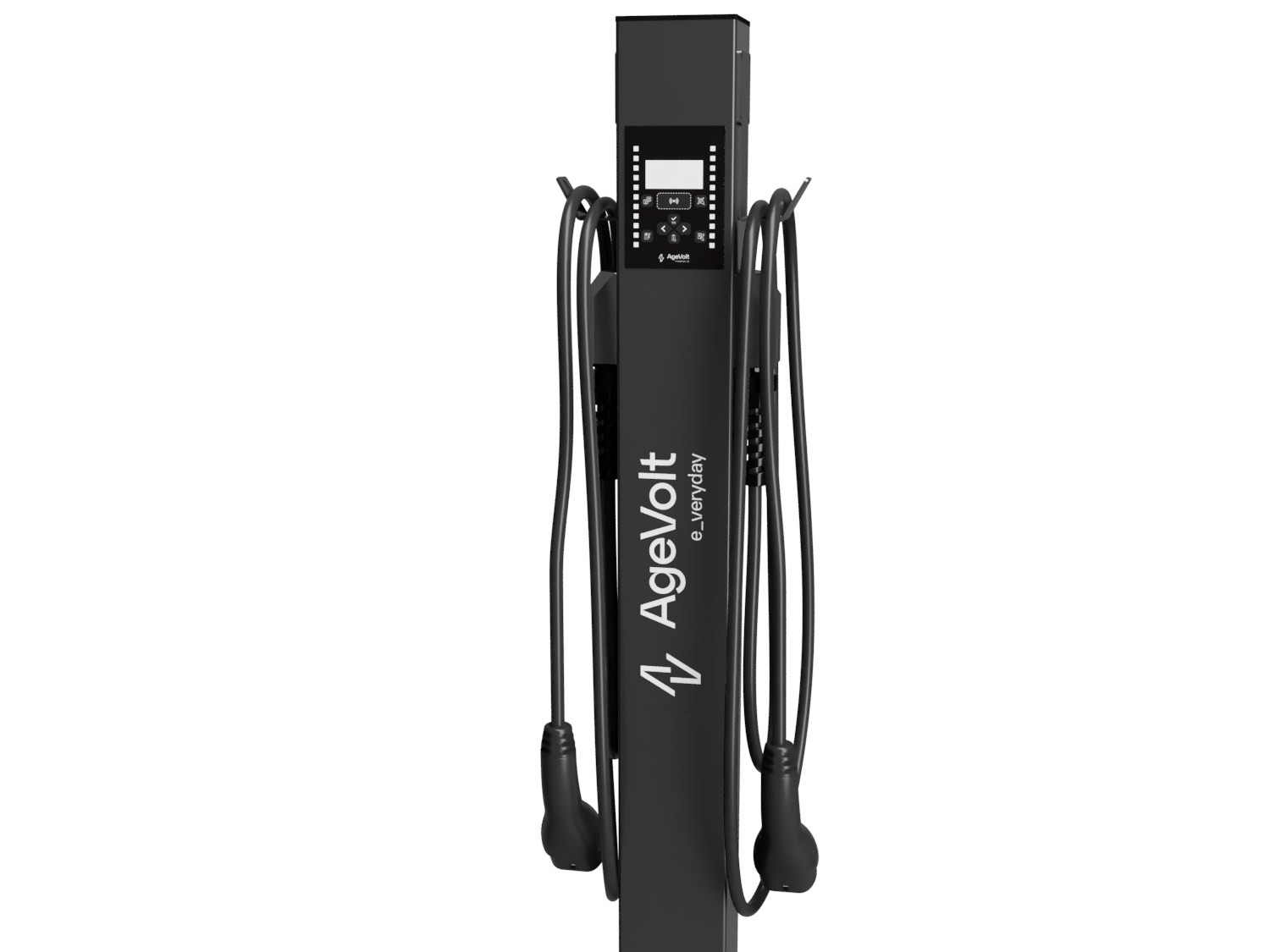

Úzky AC pilier pre nabíjanie počas parkovania. Dva nabíjacie body pri susedných parkovacích miestach.

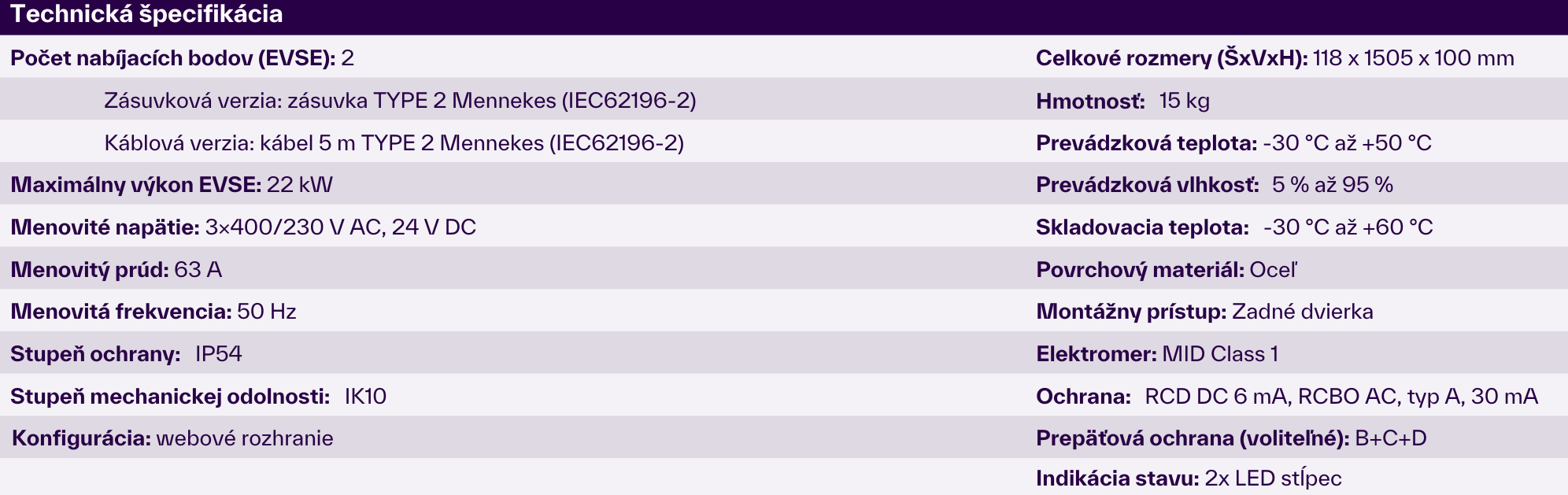

Základné parametre

Pillar Slim — základné parametre
Parameter	Hodnota / platnosť
Nabíjacie body	2
Výkon	2 × 11 kW alebo 2 × 22 kW
Pripojenie vozidla	Zásuvka Type 2 alebo pevný kábel Type 2, štandardne rovný 5 m alebo 7 m
Krytie / odolnosť	IP54 / IK10
Rozmery	Telo: 100 × 120 mm. Celok s pätkou a TouchPointom: 195 × 1 505 × 249 mm (Š × V × H)

Produktový a technický list · SK · 2.0
Pillar Slim, modely 11/22 kW a uvedené vyhotovenia

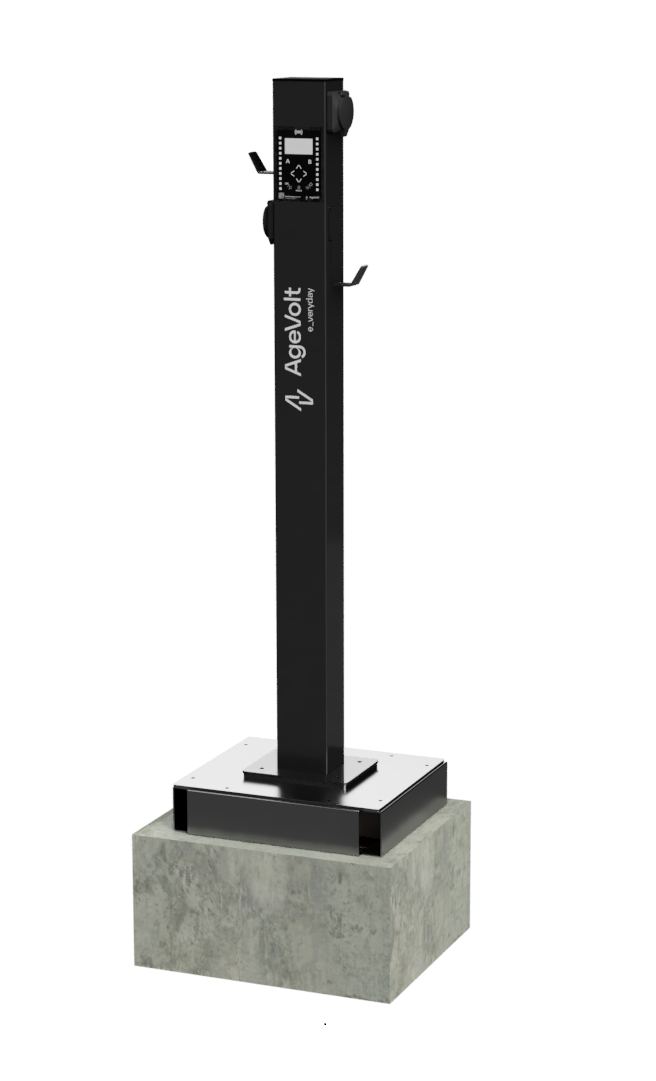

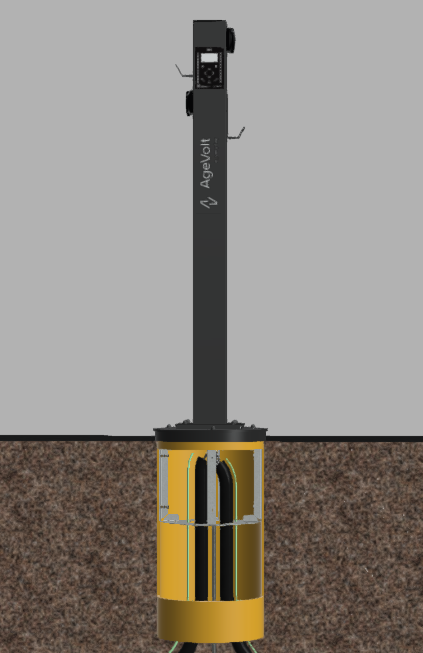

Príprava, kotvenie a silové pripojenie · SK · 2.0
TouchPoint, Master a Slave pri rovnakom výkone. Komunikačné nastavenie podľa dodanej zostavy.
TouchPoint: montáž a pripojenie k AC a DC stanici · SK · 2.0
WISEASY P5L SSK. Schéma napájania a komunikácie, uvedenie do prevádzky.
Originálny montážny manuál: SmartSystem · SK · originál
Komunikačné časti pre príslušný SmartSystem. Pre aktuálny TouchPoint používajte nový montážny podklad.

TouchPoint: spoločný návod na obsluhu · SK · 1.0
Wallbox One, Wallbox Double a Pillar Slim s TouchPointom
Obsluha vyhotovenia bez TouchPointu · SK · originál
Pillar Slim s pôvodným ovládaním a SmartSystemom podľa skutočnej konfigurácie

Vyhlásenie o zhode: 1 × 11 kW · SK · podpísaný originál
Pillar Slim 1 × 11 kW, vrátane príslušného TouchPoint vyhotovenia
Vyhlásenie o zhode: 2 × 11 kW · SK · podpísaný originál
Pillar Slim 2 × 11 kW, vrátane príslušného TouchPoint vyhotovenia
Vyhlásenie o zhode: 2 × 22 kW · SK · podpísaný originál
Pillar Slim 2 × 22 kW, vrátane príslušného TouchPoint vyhotovenia

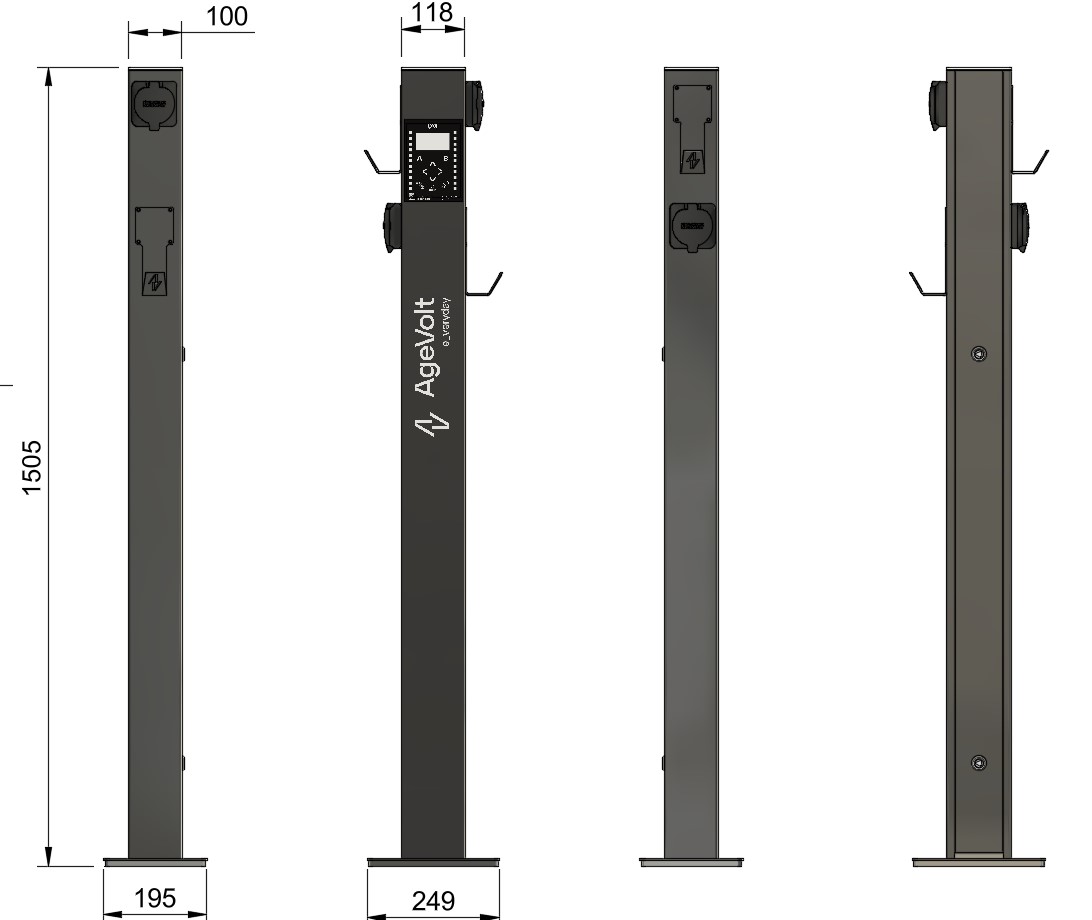

Rozmerový výkres: zásuvka · SK · originálny výkres
Pillar Slim so zásuvkami a TouchPointom, celkové rozmery a telo

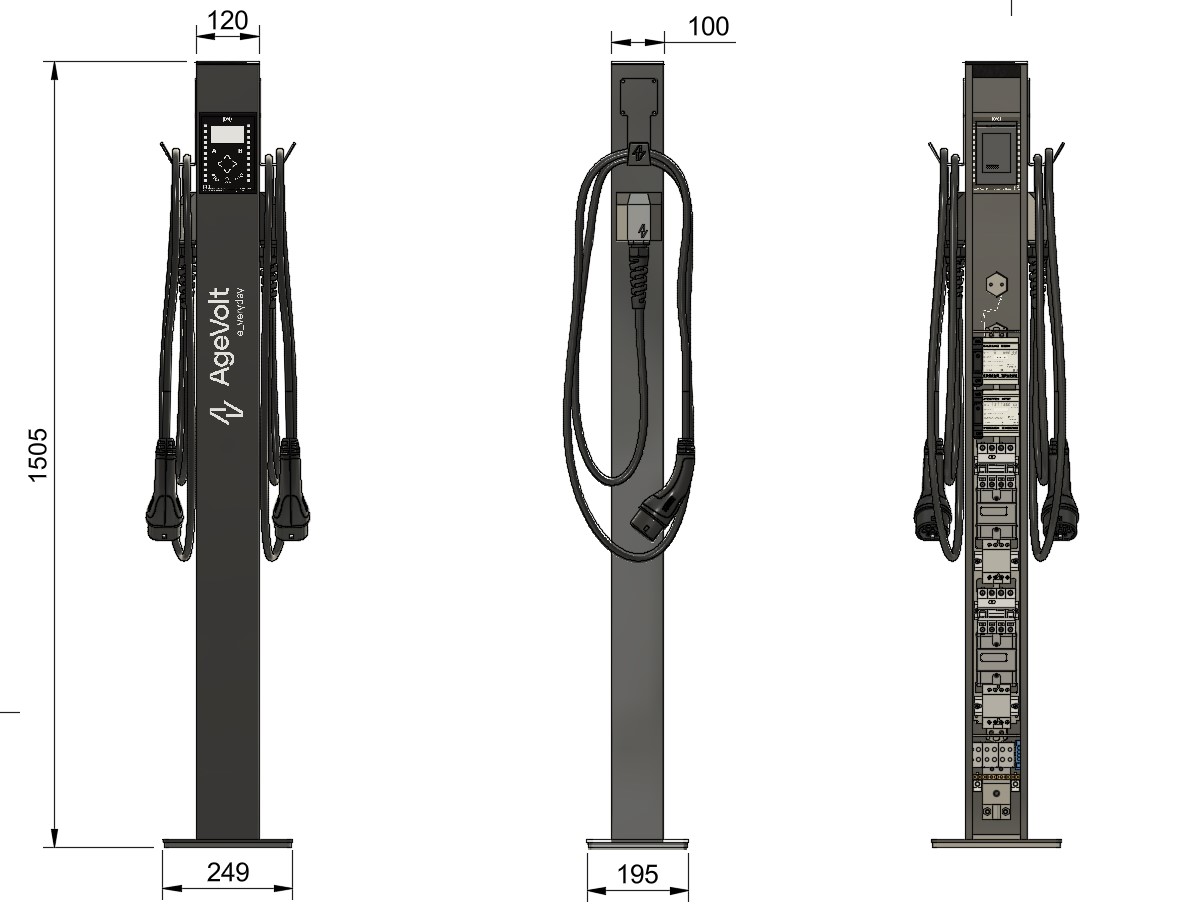

Rozmerový výkres: kábel · SK · originálny výkres
Pillar Slim s káblami a TouchPointom, celkové rozmery a telo

Predchádzajúce jazykové revízie

Pôvodné EN/CZ listy. Technické údaje a rozsah porovnajte s aktuálnym slovenským listom.
