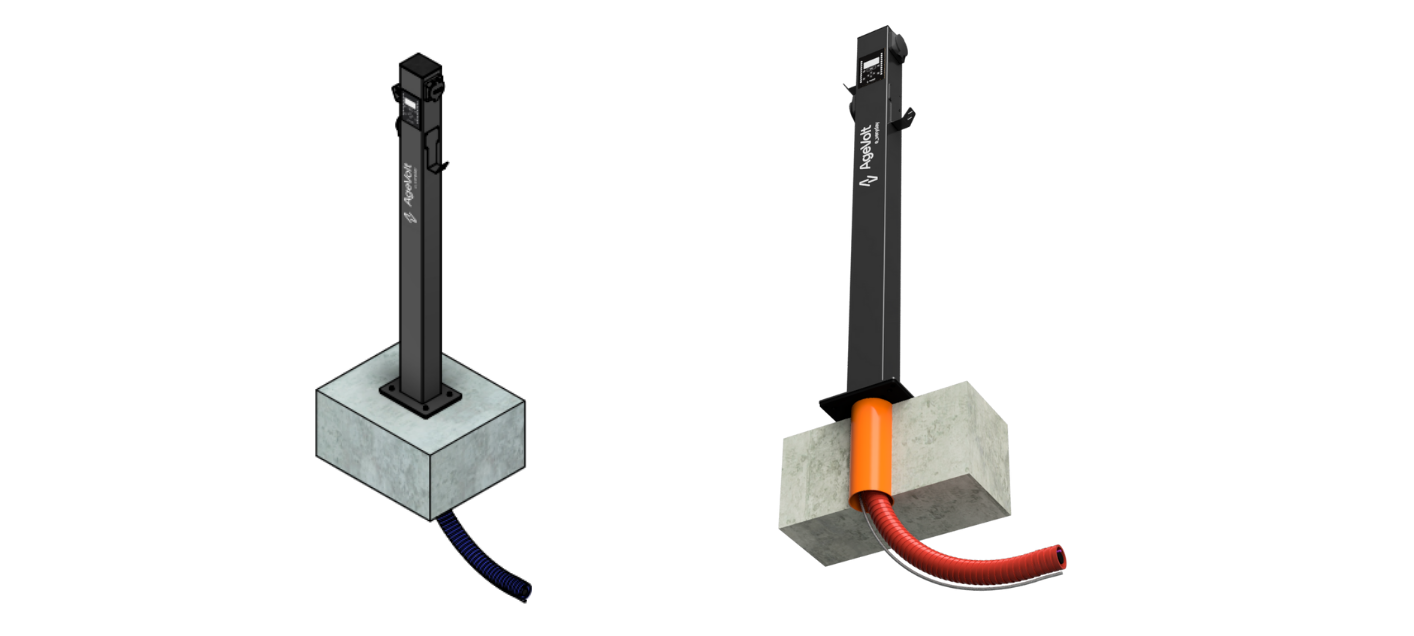

Predpríprava a kotvenie Pillar Slim priamo na betónový podklad

1. Prečo integrovaná rúra v betóne?

• Ochrana a rezerva pre káble – kanalizačná rúra KG DN125 (Ø ≈ 120 mm) vytvára chránený prievlak pre silovú, dátovú aj uzemňovaciu kabeláž.
• Jednoduché osadenie a servis – veľký priemer rúry umožňuje jemné polohovanie káblov pri montáži aj neskôr počas údržby.
• Dilatačný priestor – znižuje ťah na konektory a kotvy pri tepelných zmenách alebo vibráciách.

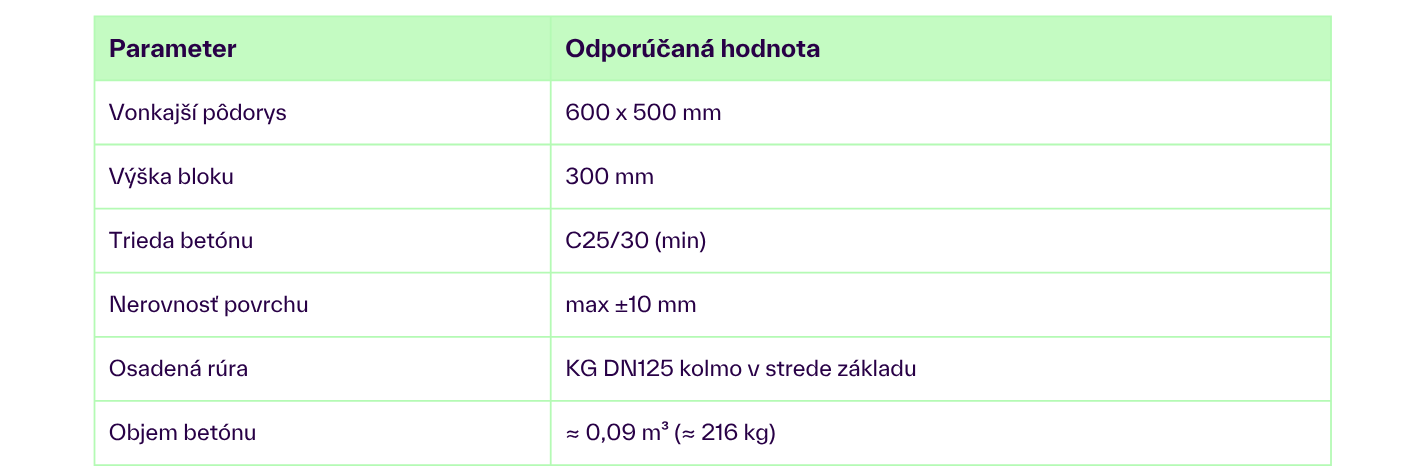

2. Rozmery a parametre betónového základu

Poznámka: Orientujte blok tak, aby stred rúry zodpovedal budúcej osi stojanu a smeru parkovacieho miesta.

3. Pred betonážou

1. Vytýčte polohu základu podľa projektovej dokumentácie a zohľadnite manipulačný priestor okolo stojanu.
2. Vyhĺbte a zhutnite lôžko – odporúča sa štrkové podložie min. 100 mm.
3. Debnenie a výstuž – pri bežnom parkovisku postačí jednoduchý armatúrny koš (výstužná klietka) z ∅ 8 mm prútov.
4. Osadenie rúry KG DN125: Rúra musí byť kolmá a chránená proti vniknutiu betónu (zaslepenie vrchného konca).
5. Vedenie pomocných chráničiek (ø 40/50 mm HDPE) pre silovú a dátovú kabeláž min. 300 mm nad terén.

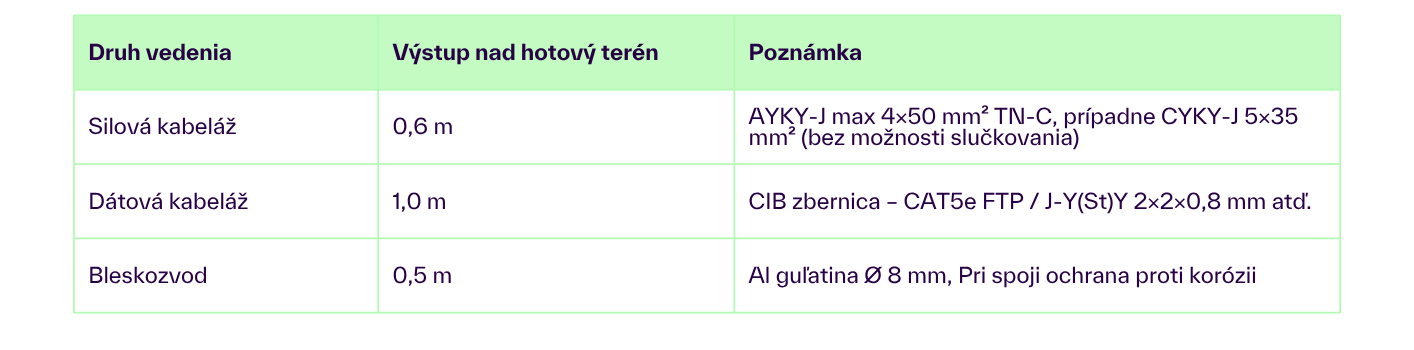

4. Vedenie káblov nad terénom

5. Betonáž a zrenie

• Vylejte betón v jednom kroku a vibrujte, aby nevznikli kaverny okolo KG rúry.
• Betón nechajte zrieť min. 72 h (pri 20 °C) pred ďalšími prácami.

6. Vyvŕtanie kotviacich otvorov pomocou montážnej šablóny

• Priložte montážnu šablónu AV-800-P030 na stred osadenej rúry.
• Skontrolujte orientáciu voči parkovaciemu miestu.
• Značkovačom preneste polohu dier na betón, šablónu odoberte a vyvŕtajte otvory pre chemické kotvy M16 (min. 90 mm do hĺbky).

7. Osadenie a zapojenie Pillar Slim

• Prevlečte káble cez KG rúru a výstupný otvor v pätke stojanu.
• Nasuňte pätku Pillar Slim na pripravené diery, vložte kotvy a dotiahnite momentom 60 Nm.
• Pripojte:
  • silovú kabeláž na svorky L1 – L3, N, PE,
  • dátovú kabeláž do svoriek CIB,
  • bleskozvod k závitovej časti M8 na pätke.
• Vykonajte elektroskúšky (izolačný odpor, správnosť PE vodiča) a spustite zariadenie podľa servisného manuálu.

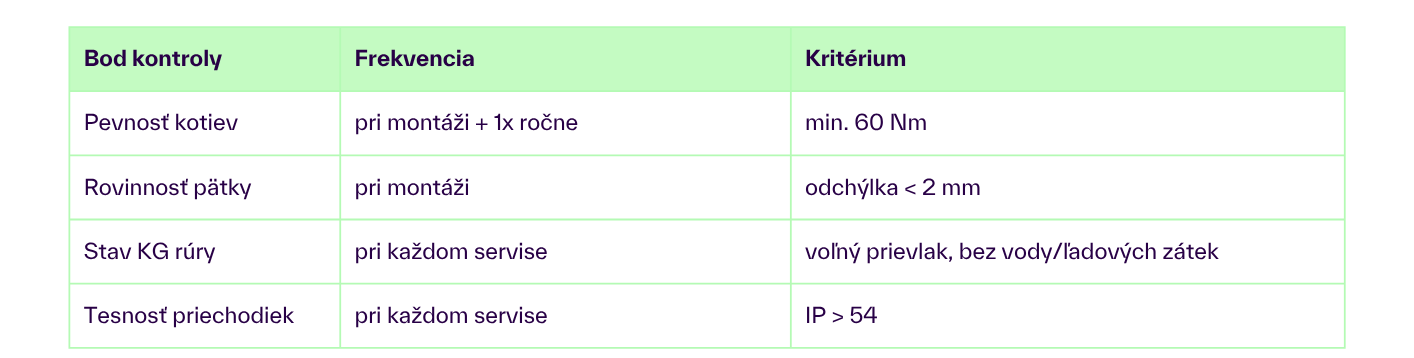

8. Kontrolné body a údržba

Rýchle tipy

• Nešetrite na rovinnosti. Nerovný podklad spôsobí krútenie stojanu a nevhodné rozloženie síl na kotvy.
• Pred betonážou si vyznačte smer parkovania, aby bol displej Pillar Slim správne orientovaný k vodičovi.
• Zasypte rúru materiálom, ktorý viaže vlhkosť - zachytí prípadnú kondenzovanú vodu či presakujúcu dažďovú vodu a chráni káble pred koróziou a plesňou.
