Pillar Slim Touch Point - návod na obsluhu
- Uchovávajte používateľský manuál po celú dobu životnosti produktu a poskytnite ho používateľom nabíjacej stanice.
- Niektoré obrázky nabíjacej stanice použité v tejto príručke slúžia len na ilustračné účely, skutočný produkt sa môže líšiť od toho, ktorý používate.
- Obrázky a pokyny použité v tejto príručke odkazujú na typický dizajn zariadenia.
- Nabíjacia stanica, ktorú používate, sa môže líšiť dizajnom a podporovanými funkciami.
- Postupujte podľa pokynov uvedených v tejto príručke. Nedodržanie pokynov môže viesť k potenciálnemu ohrozeniu alebo deaktivácii bezpečnostných prvkov nabíjacej stanice. Okrem bezpečnostných pokynov je tiež potrebné dodržiavať bezpečnostné opatrenia a opatrenia na prevenciu nehôd primerane situácii.
- Nabíjacie body (EVSE) nabíjacej stanice sú určené výlučne na nabíjanie elektrických vozidiel. Pripojenie iných zariadení (napr. elektrického náradia) nie je povolené.
- Ak sú dodržané postupy a bezpečnostné pokyny popísané v používateľskom manuáli, nabíjacia stanica je bezrizikové zariadenie.
- Nedodržanie bezpečnostných pokynov môže mať za následok ohrozenie života alebo zranenie používateľov alebo poškodenie zariadenia!
- Výrobca zariadenia nepreberá žiadnu zodpovednosť za škody a zranenia vyplývajúce z nedodržania pokynov v používateľskom manuáli!
- Používajte nabíjaciu stanicu len ak je v perfektnom stave, t.j. ak nemá viditeľné poškodenie. V prípade pochybností kontaktujte technickú podporu AgeVolt.
- Nabíjaciu stanicu by mal opravovať alebo udržiavať iba autorizovaný a kvalifikovaný odborník. Neoprávnenou opravou a úpravou zariadenia zaniká záruka výrobcu.
- Neoprávnené úpravy alebo konverzie nie sú povolené.

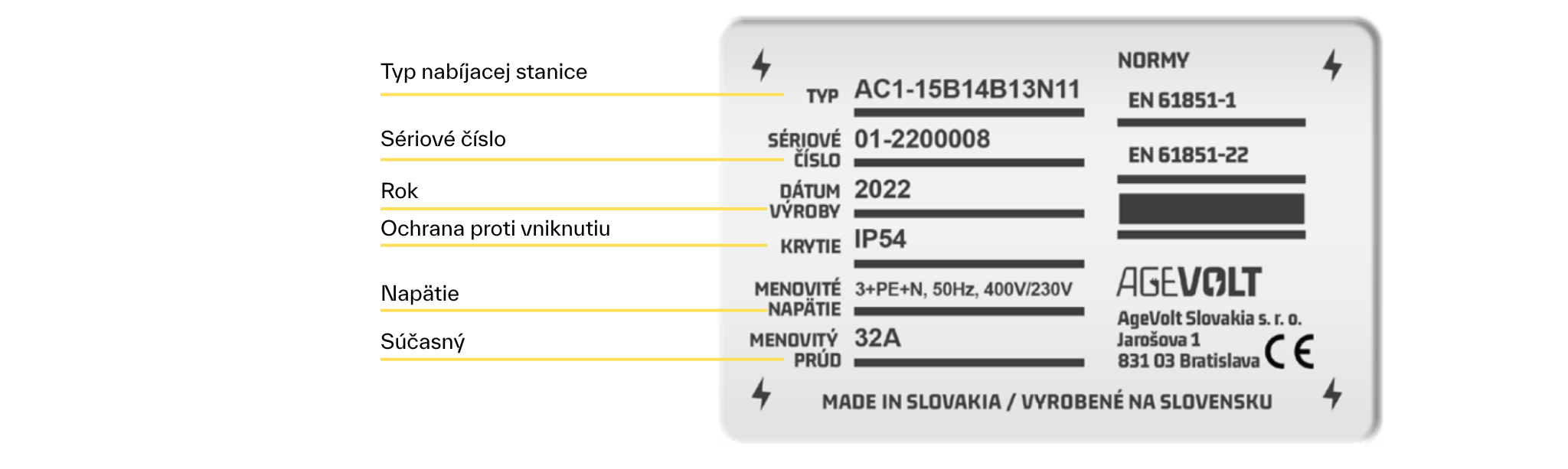

- Neodstraňujte zo zariadenia žiadne štítky, ako sú bezpečnostné symboly, výstražné upozornenia, štítky napájania, identifikačné štítky alebo štítky káblov.
- Chráňte nabíjaciu stanicu pred akýmkoľvek nárazom, ktorému môže byť vystavená.
- Nabíjacia stanica nemá vlastný spínač. Vždy dodržiavajte miestne pravidlá a predpisy týkajúce sa prevádzky a používania elektrických zariadení.
- Nabíjaciu stanicu je možné používať len pri špecifikovaných prevádzkových parametroch a v rozsahu okolitých teplôt od −30 °C do +50 °C.
- Nepoužívajte nabíjaciu stanicu za nepriaznivých poveternostných podmienok, ktoré by mohli mať vplyv na vozidlo alebo nabíjaciu stanicu. Neotvárajte kryty nabíjacej stanice v daždi.
- Výstražné symboly týkajúce sa potenciálnych nebezpečenstiev nájdete v používateľskom manuáli na viacerých miestach.
Nebezpečenstvo označuje bezprostredne nebezpečnú situáciu, ktorá by mohla mať za následok smrť alebo vážne zranenie, ak sa nedodržia odporúčané opatrenia.
Pozor znamená, že nedodržanie odporúčaných bezpečnostných opatrení môže mať za následok poškodenie zariadenia. - AgeVolt umožňuje iba bežnú údržbu nabíjacej stanice, t.j. čistenie, kontrolu zariadenia kontrolným technikom.
- Akoukoľvek inou manipuláciou s nabíjacou stanicou zaniká záruka na zariadenie.
- Neodstraňujte tesnenia výrobcu. Ich odstránenie bude mať za následok stratu nároku na záruku.
3. Autorizácia
Typ autorizácie závisí od nastavení vykonaných pri inštalácii a konfigurácii nabíjacej stanice.
3.1 Bez autorizácie (voľný prístup)
- Na používanie nabíjacej stanice nie je potrebná autorizácia.
3.2 Lokálna autorizácia cez RFID
- Autorizácia vyžaduje RFID tag (prívesok na kľúče, karta, ... ) , ktorý musí byť uložený v Smart Sytéme nabíjacej stanice.
- Autorizácia vyžaduje registráciu na portáli / v mobilnej aplikácii AgeVolt
- Použite https://my.agevolt.com/ na registráciu, vytvorenie účtu a postupujte podľa pokynov na registračnom portáli.
- Pre ľahšiu identifikáciu nabíjacej stanice použite NFC / QR kód / označenie vedľa nabíjacieho bodu (EVSE).
4. Proces nabíjania elektrických vozidiel (EV)
Postupujte podľa nasledujúcich krokov a sledujte paralelné akcie LED diód a displeja
Počiatočný stav

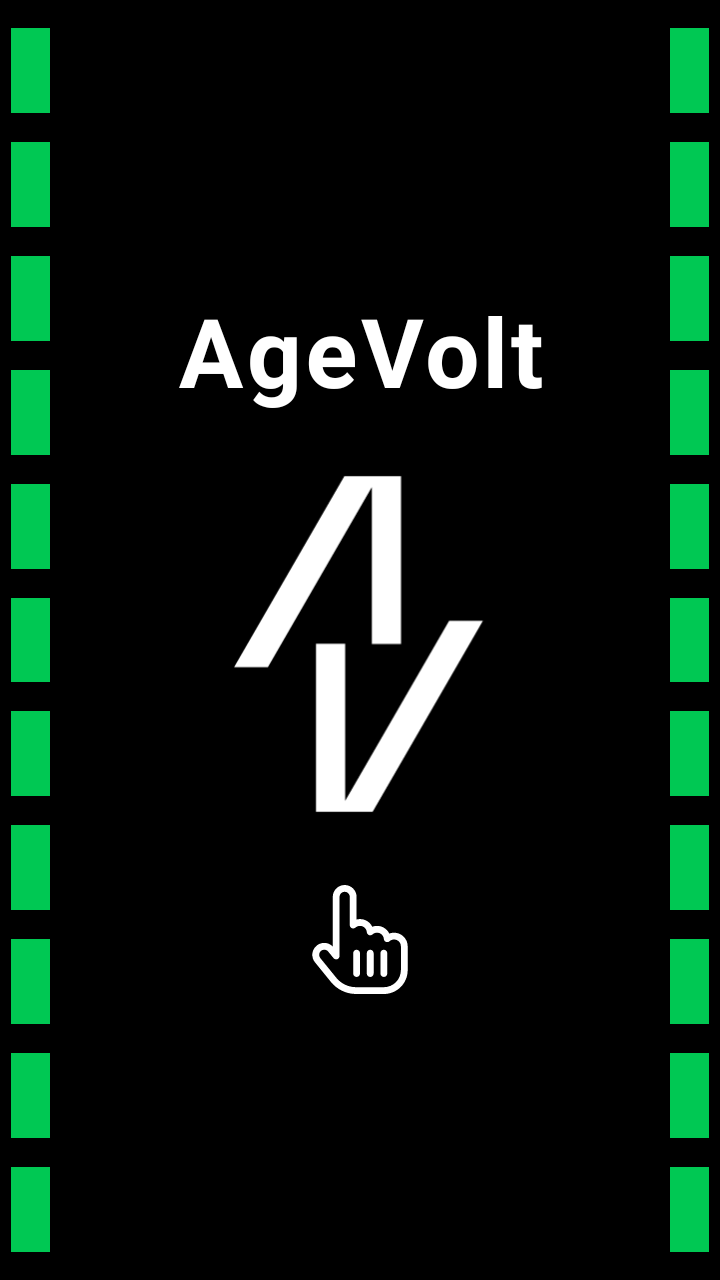

- LED lišta je zelená
- Na displeji sa zobrazuje "Nabíjací bod VOĽNÁ - RFID" (Ak nabíjacia stanica (NS) vyžaduje autorizáciu)
- Na displeji sa zobrazuje "Nabíjací bod VOĽNÁ - free" (Ak NS nevyžaduje autorizáciu)
1. Pripojte EV k nabíjacej stanici.
- Na displeji sa zobrazuje "EV pripojené"
2. Autorizácia (Ak NS vyžaduje autorizáciu).
2.1 Umiestnite zariadenie RFID do RFID čítačky (iba používatelia RFID karty).
- Objaví sa zvuk pípnutia.
- LED lišta bliká na modro.
- Na displeji sa zobrazuje "Príprava".
2.2 Vyberte nabíjaciu stanicu cez portál AgeVolt a stlačte tlačidlo Spustiť nabíjanie (iba používatelia portálu AgeVolt) .
- Nájdite nabíjaciu stanicu podľa štítku alebo naskenujte QR kód / NFC .
- LED lišta svieti na modro a pomaly klesá dole.
- DISPLEJ zobrazuje "Pripojte auto".
3. Proces nabíjania sa spustí automaticky.
- LED lišta sa rozsvieti na modro a na začiatku pomaly stúpa, až kým nedosiahne maximálny možný výkon.
- Na displeji sa zobrazuje "Nabíjanie".
4.2 Ukončenie procesu nabíjania (po úplnom nabití batérie EV)
Počiatočný stav
- LED lišta svieti na žlto.
- DISPLEJ zobrazuje "Nabité".
1. Odpojte kábel EV od nabíjacej stanice.
Počiatočný stav
- LED lišta svieti na modro (podľa aktuálneho nabíjacieho výkonu).
DISPLEJ zobrazuje " Nabíjanie".
Zastavte nabíjanie odomknutím auta*.
- LED lišta svieti na modro a pomaly klesá dole.
- DISPLEJ zobrazuje " Nabíjanie" a klesne na 0kW.
2. Odpojte kábel od EV a nabíjacej stanice.
- LED lišta sa rozsvieti na zeleno.
* Odomknutím auta sa proces nabíjania na niekoľko sekúnd pozastaví, kým sa neodpojí nabíjací kábel. Ak kábel neodpojíte, proces nabíjania bude pokračovať automaticky. Ak sa proces nabíjania neobnoví, nabíjacia stanica proces nabíjania zastaví.
5. Riešenie potenciálnych problémov
5.1 Prehľad možných problémov a riešení
|
Chyba |
Možné príčiny |
Riešenie |
|
EV pripojený k nabíjacej stanici |
||
|
Proces nabíjania sa nespustil.
|
Niektorý krok v procese nabíjania nebol dodržaný alebo bol preskočený. |
Odpojte kábel od auta a nabíjacej stanice, počkajte 10 s a znova spustite proces nabíjania. |
|
LED dióda sa nezmení zo zelenej na žltú. |
Nabíjací kábel je poškodený. |
Vymeňte nabíjací kábel. |
|
Displej |
||
|
Zobrazuje správu "HALT". |
Prebieha aktualizácia softvéru.
|
Počkajte na dokončenie aktualizácie.
|
|
Displej nekomunikuje s riadiacim systémom.
|
1.Reštartujte (vypnite/zapnite) nabíjaciu stanicu. 2. Kontaktujte technickú podporu. |
|
|
Nereaguje pri pripojení RFID karty.
|
Karta nie je podporovaná.
|
Výmena podporovaného typu karty.
|
|
RFID čítačka nefunguje správne .
|
1. Reštart (vypnutie/zapnutie) nabíjacej stanice. 2. Kontaktujte technickú podporu. |
|
|
Zobrazuje nečitateľný zhluk znakov.
|
Displej nefunguje správne.
|
Reštart (vypnutie/zapnutie) nabíjacej stanice.
|
|
Led |
||
|

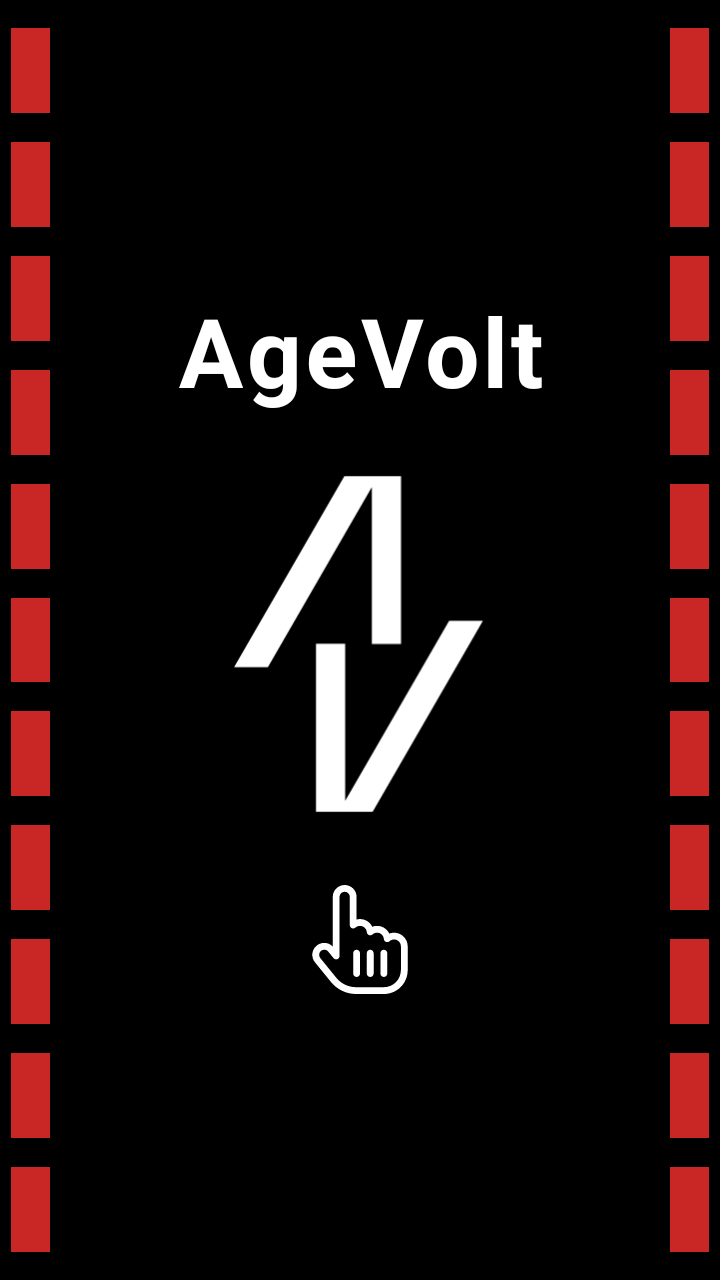

Rozsvieti sa načerveno. |
Chyba nabíjacej stanice. |
1. Reštartujte (zapnite/vypnite) nabíjaciu stanicu. 2. Kontaktujte technickú podporu. |
5.2 Kontrola nabíjacieho bodu
V prípade, že nabíjací bod (EVSE) nefunguje, skontrolujte ochranné jednotky.
- Otvorte kryt na zadnej strane nabíjacej stanice.
- Skontrolujte/zdvihnite páčku ochranných jednotiek (RCBO) do polohy nahor.
- Zatvorte kryt naspäť.
5.3 Reštartovanie nabíjacej stanice
Odpojením a pripojením nabíjacej stanice od zdroja energie sa nabíjacia stanica reštartuje. Ak je riadiaca jednotka súčasťou rozvodnej skrinky elektrickej energie v budove, postačuje vypnutie/zapnutie ističa pred riadiacou jednotkou.
6. Špecifikácia nabíjacej stanice
|
Štandardný dizajn |
|
|
Celkové rozmery 120 × 1475 × 100 mm |
Hmotnosť 15 kg |
|
Počet nabíjacích staníc (EVSE) 2 |
Prevádzková teplota -30 °C až +50 °C |
|
Prevedenie EVSE (zásuvková verzia): zásuvka TYPE 2 Mennekes (IEC62196-2) |
Prevádzková vlhkosť 5 % až 95 % |
|
Prevedenie EVSE (káblová verzia): kábel 5 m TYPE 2 Mennekes (IEC62196-2) |
Skladovacia teplota -30 °C až +60 °C |
|
Maximálny výkon EVSE 22 kW |
Povrchový materiál Oceľ |
|
Menovité napätie 3 × 400/230 V AC, 24 V DC |
Vnútorný prístup Zadný kryt |
|
Menovitý prúd 63 A |
Protokol: OCPP-J 1.6 |
|
Menovitá frekvencia 50 Hz |
Indikácia stavu 2x LED lišta |
|
Stupeň krytia IP54 |
Elektromer MID class 1 |
|
Stupeň mechanickej odolnosti IK10 |
DC ochrana RCD DC 6 mA |
|
Voliteľné príslušenstvo a súčasti (nemusia byť súčasťou zakúpenej nabíjacej stanice) |
|
Smart system |
|
Ovládanie napájania (iba so Smart Metrom) – dynamické ovládanie podľa voľnej kapacity |
|
Sieťové pripojenie na internet: 10/100 BaseTX (TCPIP) – Ethernet RJ45 |
|
Bezdrôtové pripojenie k internetu: LTE/3G, WiFi |
|
|
|
Smart Meter – vyžaduje Smart system |
|
Meracie cievky a elektromery – monitorovanie hodnoty poistky (50 až 2400 A) |
|
Vnútorná ochrana |
|
Ochranné zariadenie – istič a ochrana prúdu B/32 A, 30 mA, 3+N, typ A, 6 kA |
|
Displej s čítačkou RFID kariet – vyžaduje Smart system |
|
Informačný displej: 3-riadkový viacjazyčný LCD + dotykový displej |
|
RFID čítačka: Frekvencia 13,56 MHz (ISO14443A, |
|
Bezdrôtové pripojenie – vyžaduje Smart system |
|
4G/3G sieťové pripojenie |
7. Údržba, opravy a starostlivosť
7.1 Údržba
Nabíjacia stanica vyžaduje len minimálnu údržbu. AgeVolt odporúča pravidelnú revíznu kontrolu nabíjacej stanice podľa miestnych požiadaviek autorizovaným a kvalifikovaným odborníkom (kvalifikovaným elektrikárom), najmä, ak je otvorená pre verejnosť. Majitelia by mali vykonávať pravidelnú vizuálnu kontrolu a udržiavať nabíjaciu stanicu v dobrom prevádzkovom stave, aby sa zabránilo akémukoľvek poškodeniu, poruche alebo nehode.
7.2 Opravy
Akékoľvek neoprávnené opravy na nabíjacej stanici nie sú povolené. Opravy by mal vykonávať iba kvalifikovaný elektrikár s použitím originálnych náhradných dielov schválených spoločnosťou AgeVolt.
7.3 Čistenie
V prípade potreby používajte na čistenie nabíjacej stanice iba suchú handričku. Počas čistenia odpojte nabíjaciu stanicu od zdroja energie, aby ste predišli možnému riziku úrazu elektrickým prúdom. Nabíjaciu stanicu nečistite vysokotlakovým čističom a nepoužívajte žiadne agresívne čistiace prostriedky.
8. Zoznam použitých skratiek
AC - striedavý prúd
EVSE - nabíjací bod
EV - elektrické vozidlo
RFID - rádiofrekvenčná identifikácia
RCBO - ochrana prúdu s ističom
NS - nabíjacia stanica
