AgeVolt SmartMeter
Obsah článku

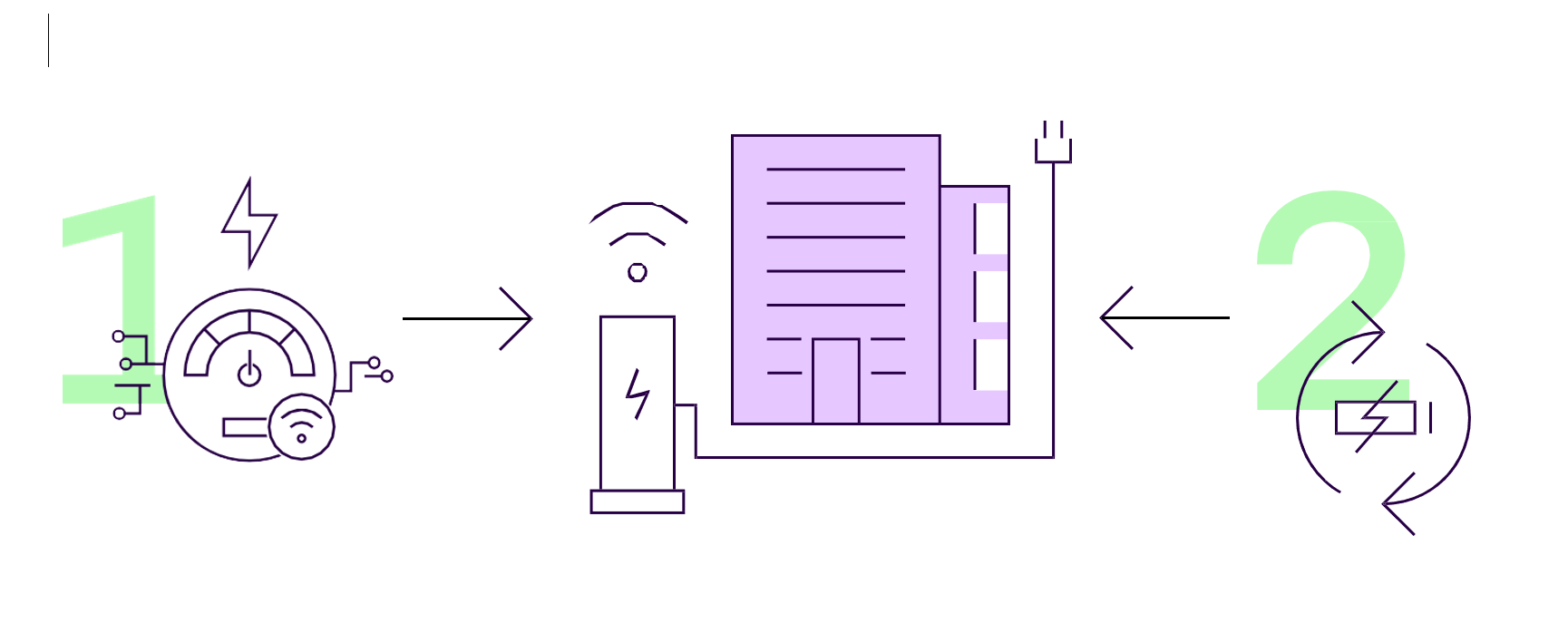

Meracia jednotka a vhodné snímače pre odberné miesto budovy.
Základné parametre
| Parameter | Hodnota / platnosť |
|---|---|
| Meracia jednotka | TECO C-EM-0300M, CIB |
| Pasívne snímače | 80 / 200 / 600 / 1 000 A, výstup 333 mV, bez pomocného napájania |
| Rogowského snímače | JRF MOI 333M-115, sety 1 000 / 1 500 / 2 500 A |
| Výstup a napájanie Rogowski | 333 mV AC, integrátor v snímači, pomocné napájanie 5 V DC |
| Úloha | Údaje o odbere pre SmartSystem a riadenie nabíjania |
| Jednotka Š × V × H | 54 × 90 × 61 mm, DIN montáž, IP20 pre samotný modul |
Produktové a technické listy
Produktový a technický list zostáv · SK · 2.0
Pasívne 333 mV a napájané Rogowského zostavy podľa presného snímača
C-EM-0300M: zapojenie a parametre TECO · CS · výrobca

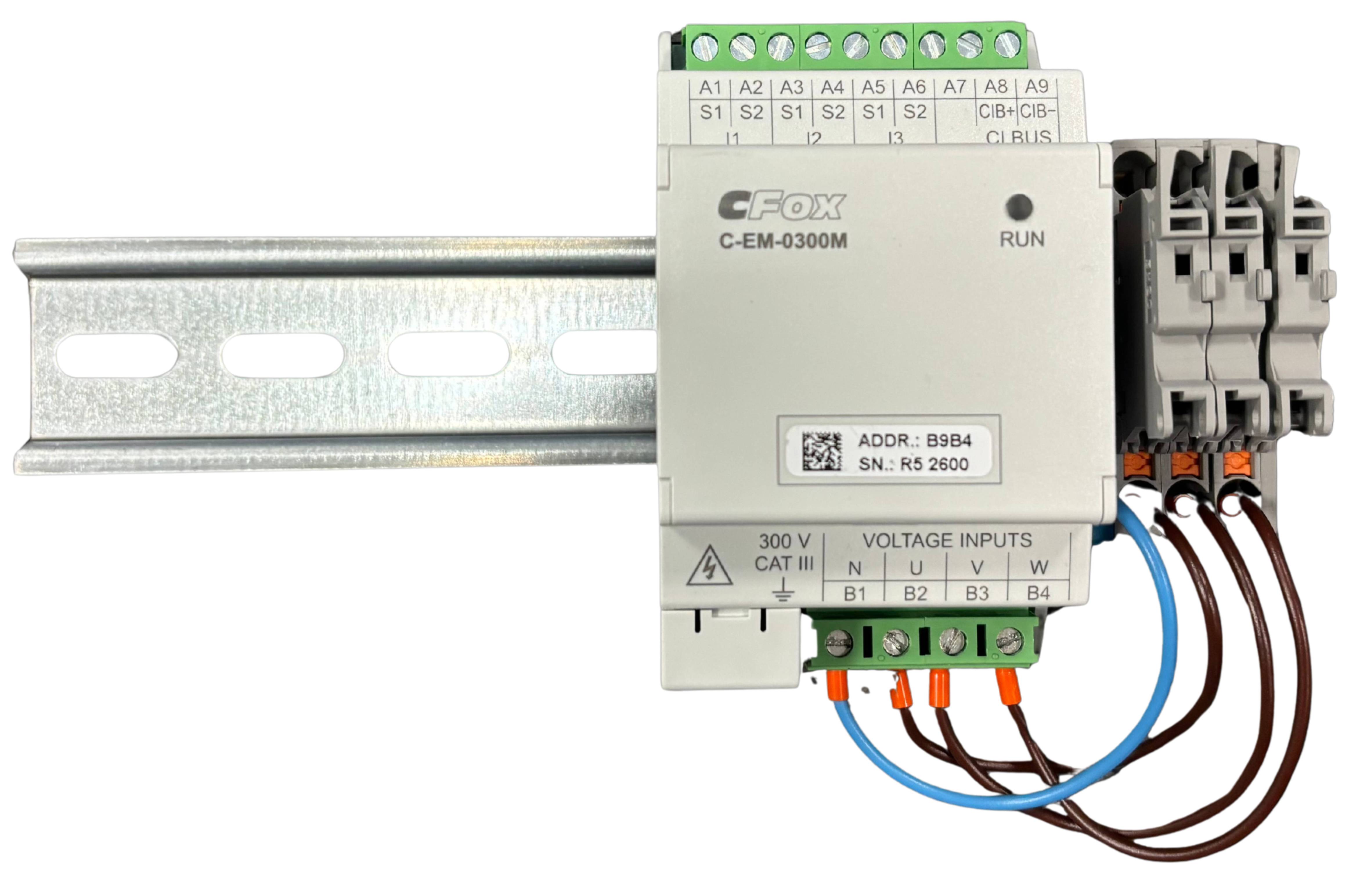

Samotná meracia jednotka C-EM-0300M
Príprava a montáž
Montáž: pasívne snímače 333 mV · SK · 2.0
Pasívne 333 mV zostavy 80 / 200 / 600 / 1 000 A. Nie napájané Rogowského snímače.
Montáž: Rogowského snímače s napájaním 5 V · SK · 2.0
JRF MOI 333M-115, 1 000 / 1 500 / 2 500 A, výstup 333 mV, vstavaný integrátor
Doklady zhody
Vyhlásenie o zhode: C-EM-0300M · SK · 15. 10. 2024
AgeVolt SmartMeter, typ CFox C-EM-0300M podľa originálu
